Descrição

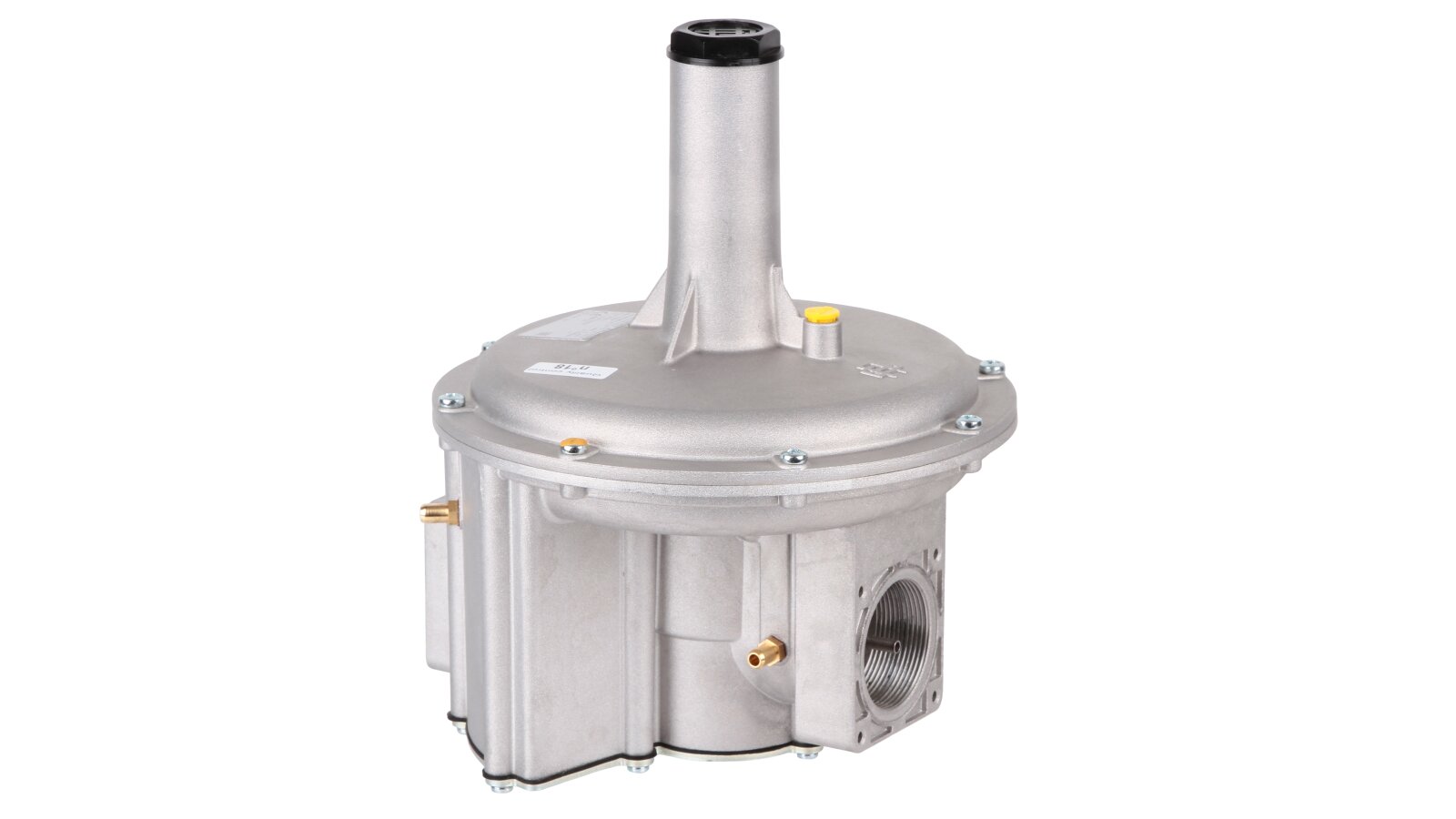

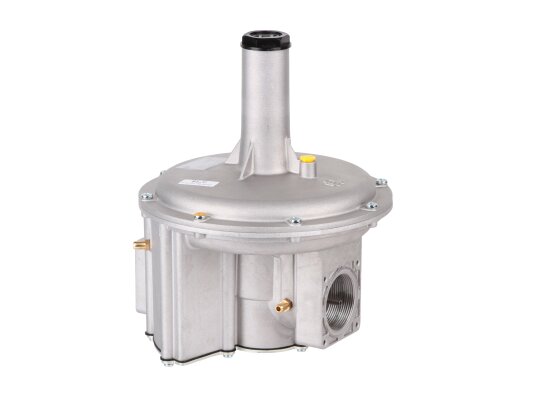

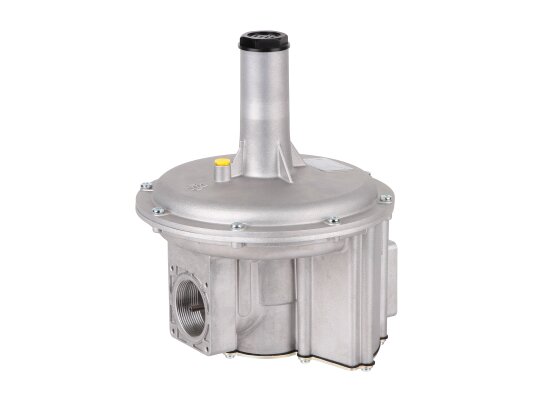

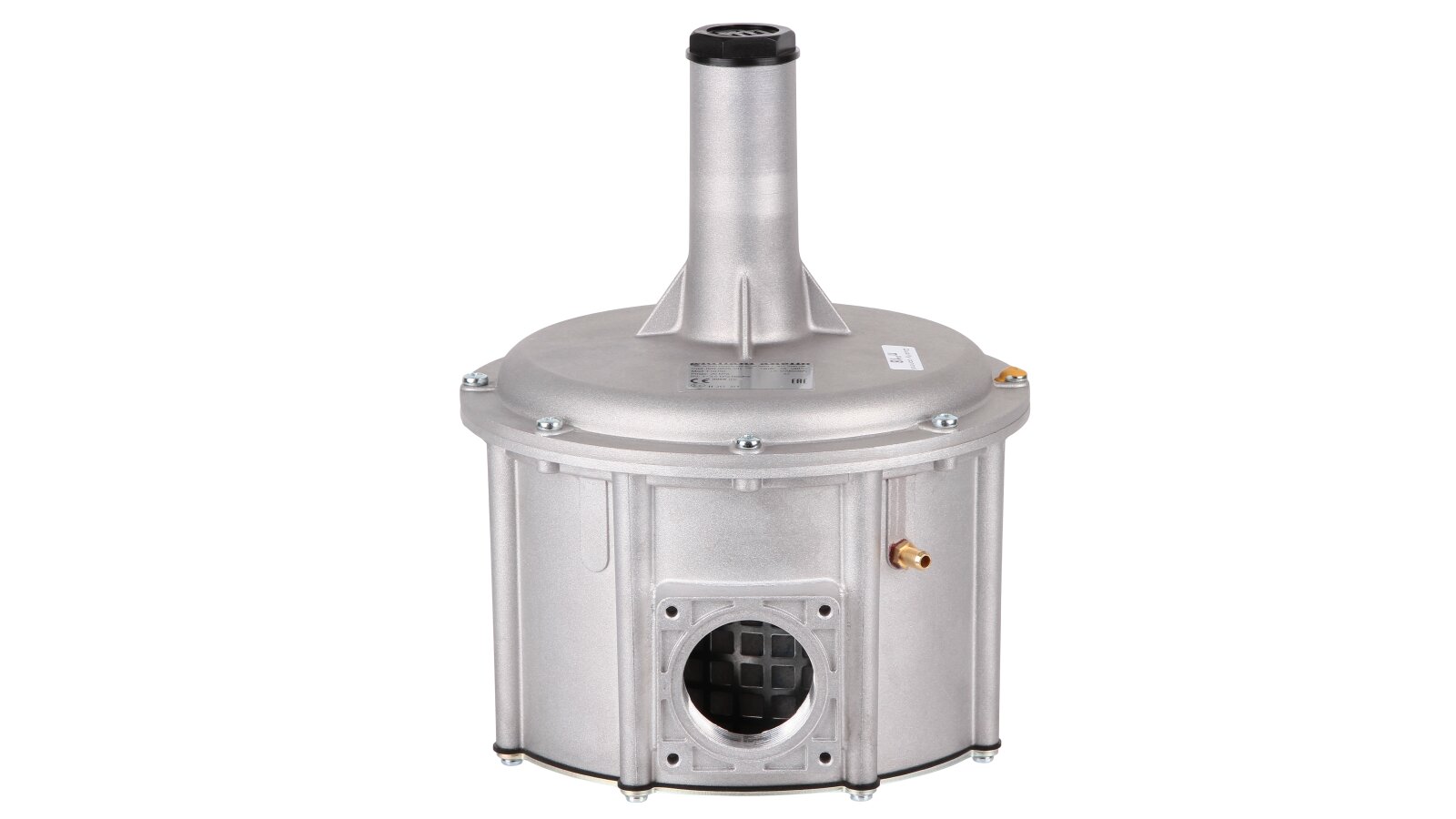

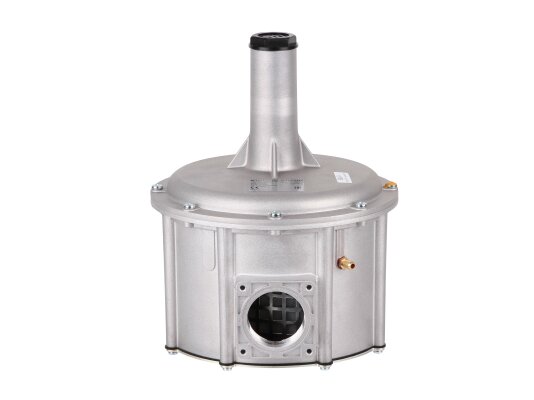

O regulador de pressão de gás Giuliani Anello FGD50, art: 009.0025.101 é usado para reduzir com segurança a pressão de entrada e mantê-la automaticamente em um nível definido, levando em consideração a configuração da mola, independentemente das mudanças na pressão da linha principal. É usado em equipamentos industriais de gás com uma pressão de até 0,2 bar. Cumpre a norma europeia EN 88-1.
Aplicação
O regulador Giuliani Anello FGD50 é adequado para equipar equipamentos de gás que queimam gás natural, gás de cidade, gás liquefeito e outros gases não agressivos. É usado para regulação eficiente de gás na operação de queimadores automáticos de gás/combinados, unidades de distribuição de gás.
Principais parâmetros e características:
- equipado com uma mola neutra com uma faixa de trabalho (P2) de 10-35 mbar;
- pressão de gás de entrada: P2 + 5 mbar…200 mbar;
- conformidade com a classe A gr. 2 de acordo com a norma europeia EN88-1 (não testado para desligamento);
- montagem em uma linha de gás em uma rosca Rp 2";
- resistência mecânica de acordo com a norma europeia EN 13611;
- temperaturas ambiente permitidas: -15...+60 °C;
- para instalação horizontal.
Design e комплектаção

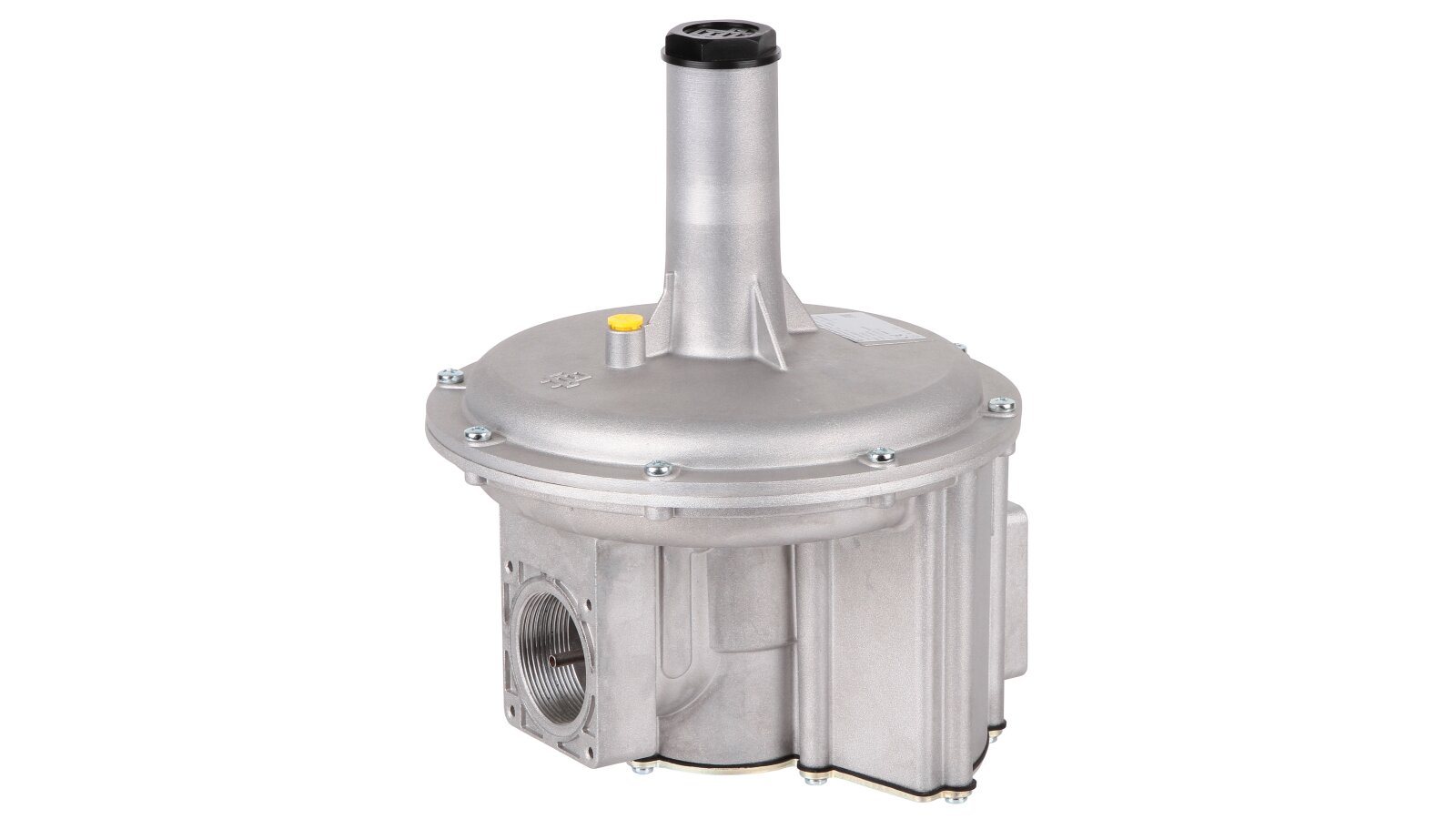

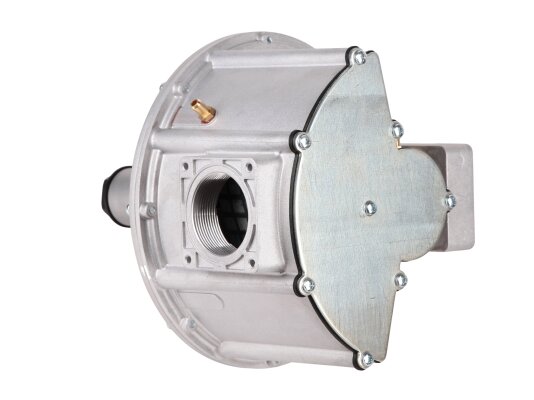

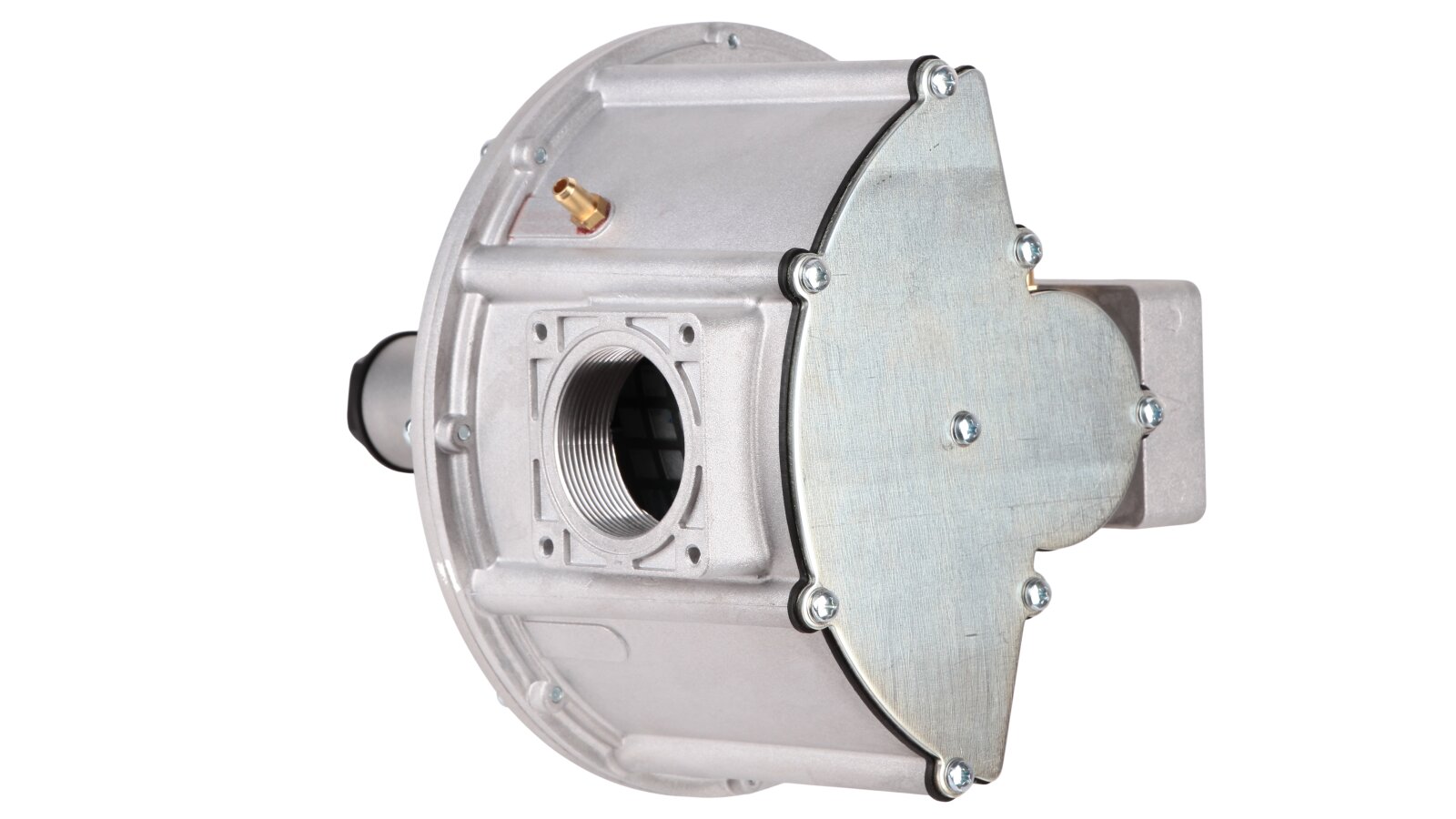

O regulador de pressão FGD é montado em uma caixa de alta resistência com uma tampa removível feita de alumínio fundido resistente à corrosão. As peças internas são feitas de alumínio, aço, latão e materiais poliméricos. O fluxo passa por um filtro de entrada embutido, que fornece proteção adicional para diafragmas e vedações contra danos causados por partículas sólidas.
O regulador é completado com três diafragmas e vedações de vedação feitos de borracha NBR. A membrana compensadora estabiliza a pressão de entrada, a membrana de trabalho fornece a pressão de saída levando em consideração a configuração da mola, e a membrana de segurança contribui para a vedação suficiente da linha de gás em caso de danos à membrana de trabalho (vazamento não superior a 70 dm3/h), não requer a instalação de um tubo para drenagem de gás. O regulador é equipado com acessórios para monitorar a pressão de entrada e saída.
Os reguladores de pressão FGD não requerem manutenção adicional durante a operação, exceto a limpeza do filtro e o controle da pressão. A substituição da membrana é feita de acordo com as recomendações do fabricante.
Instalação e ajuste do regulador
O regulador deve ser colocado apenas em uma linha de gás horizontal. Flanges rosqueadas são usadas para fixação. Para uma instalação correta, a seta na caixa deve estar alinhada com a direção do fluxo de gás.

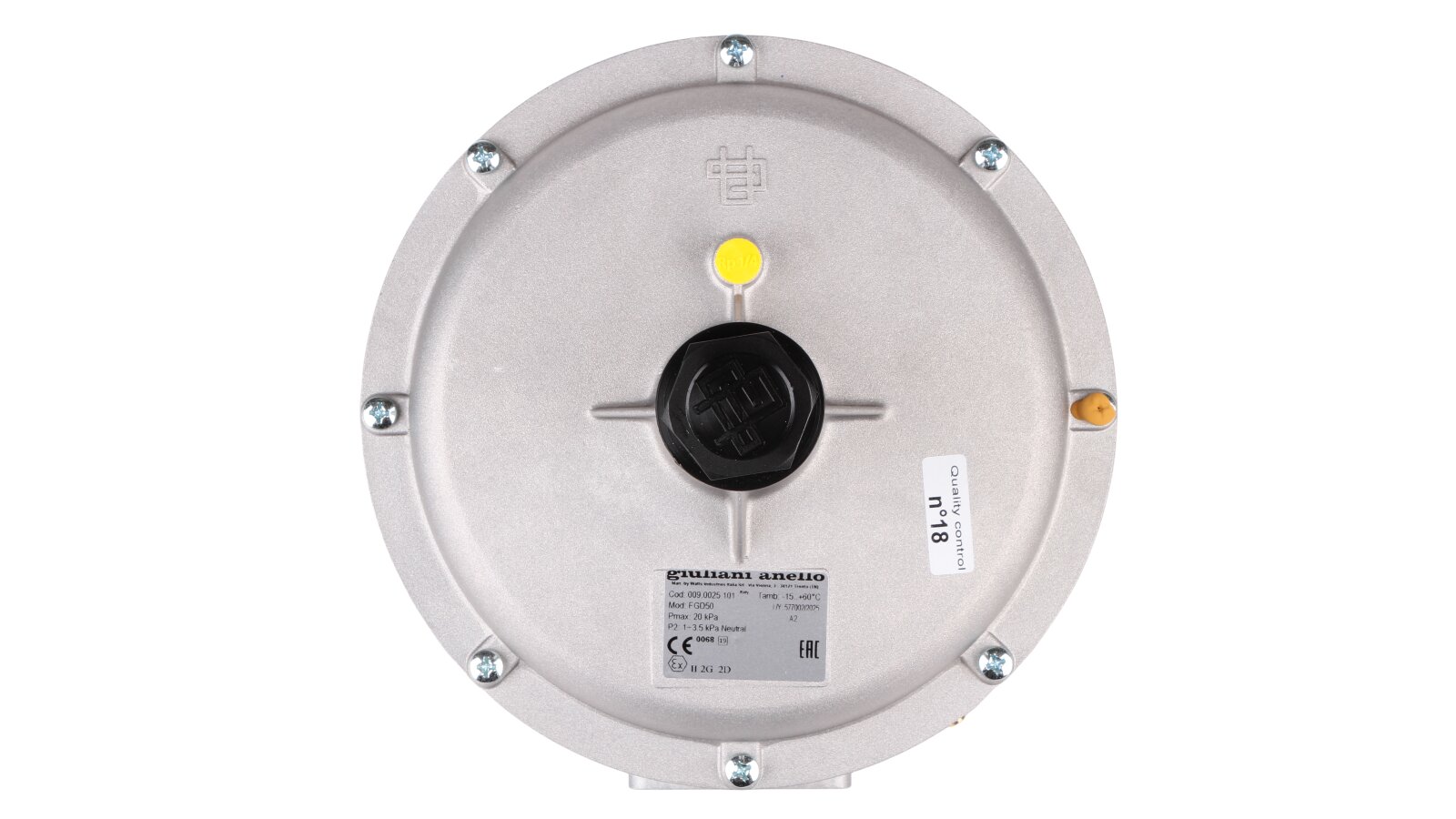

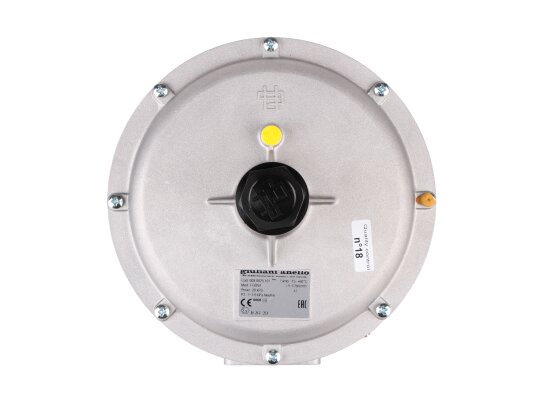

Um parafuso de ajuste é fornecido para definir os parâmetros de trabalho (girar no sentido horário aumenta a pressão, no sentido anti-horário – diminui). O acesso às configurações é feito por cima (sob a tampa removível). As operações devem ser realizadas por um especialista qualificado.
