Descrição

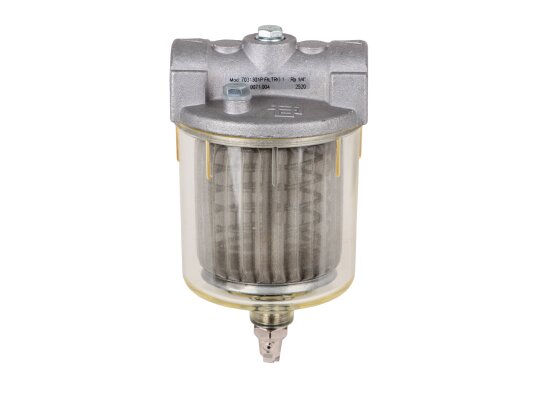

O filtro de combustível líquido Giuliani Anello 70313/01P, art: 001.0071.004 é projetado para equipar sistemas industriais de combustão de combustível com uma pressão de não mais de 2 bar. É equipado com um elemento filtrante substituível feito de malha corrugada de metal, que retém partículas grossas e impurezas. Uma lâmpada acrílica transparente permite observar o grau de contaminação do filtro para limpeza oportuna.
Principais elementos estruturais

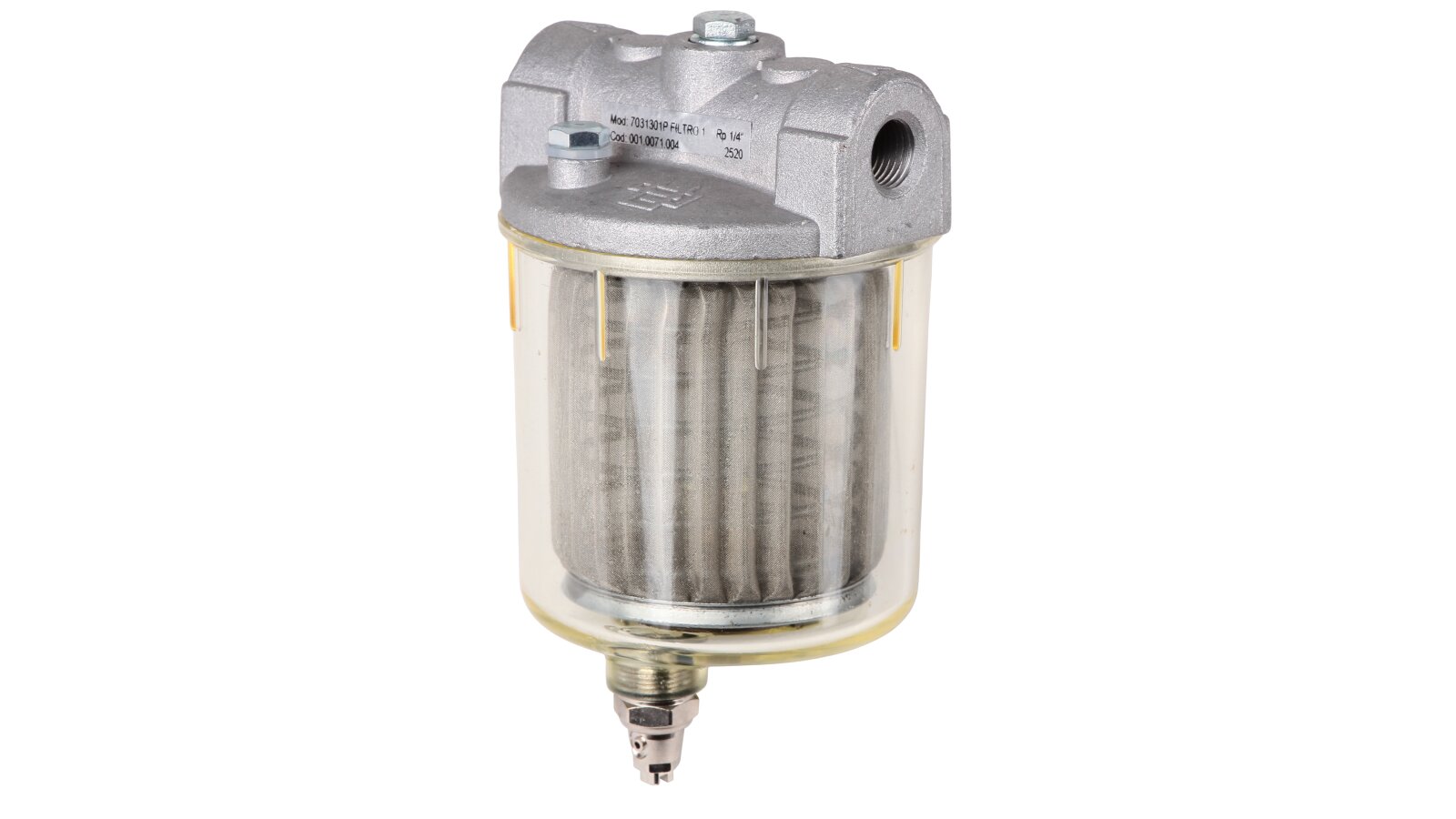

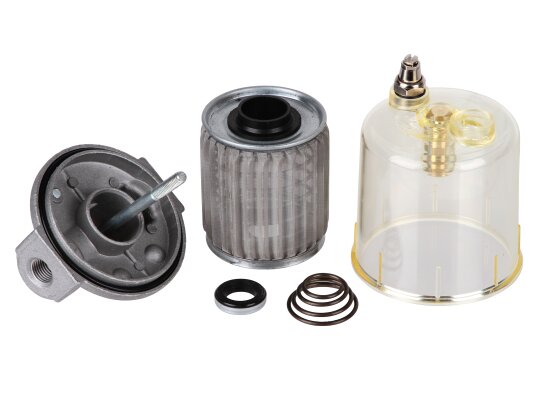

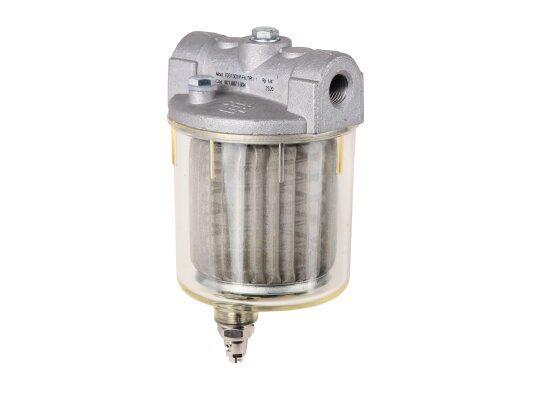

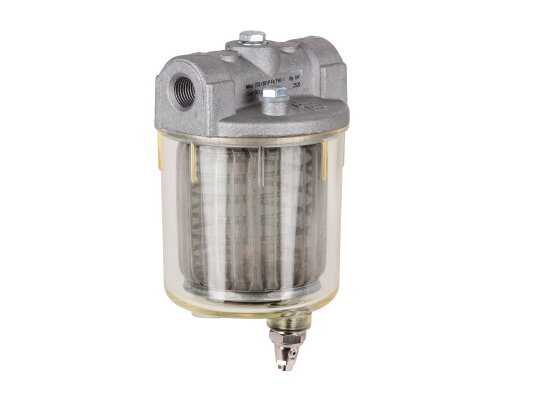

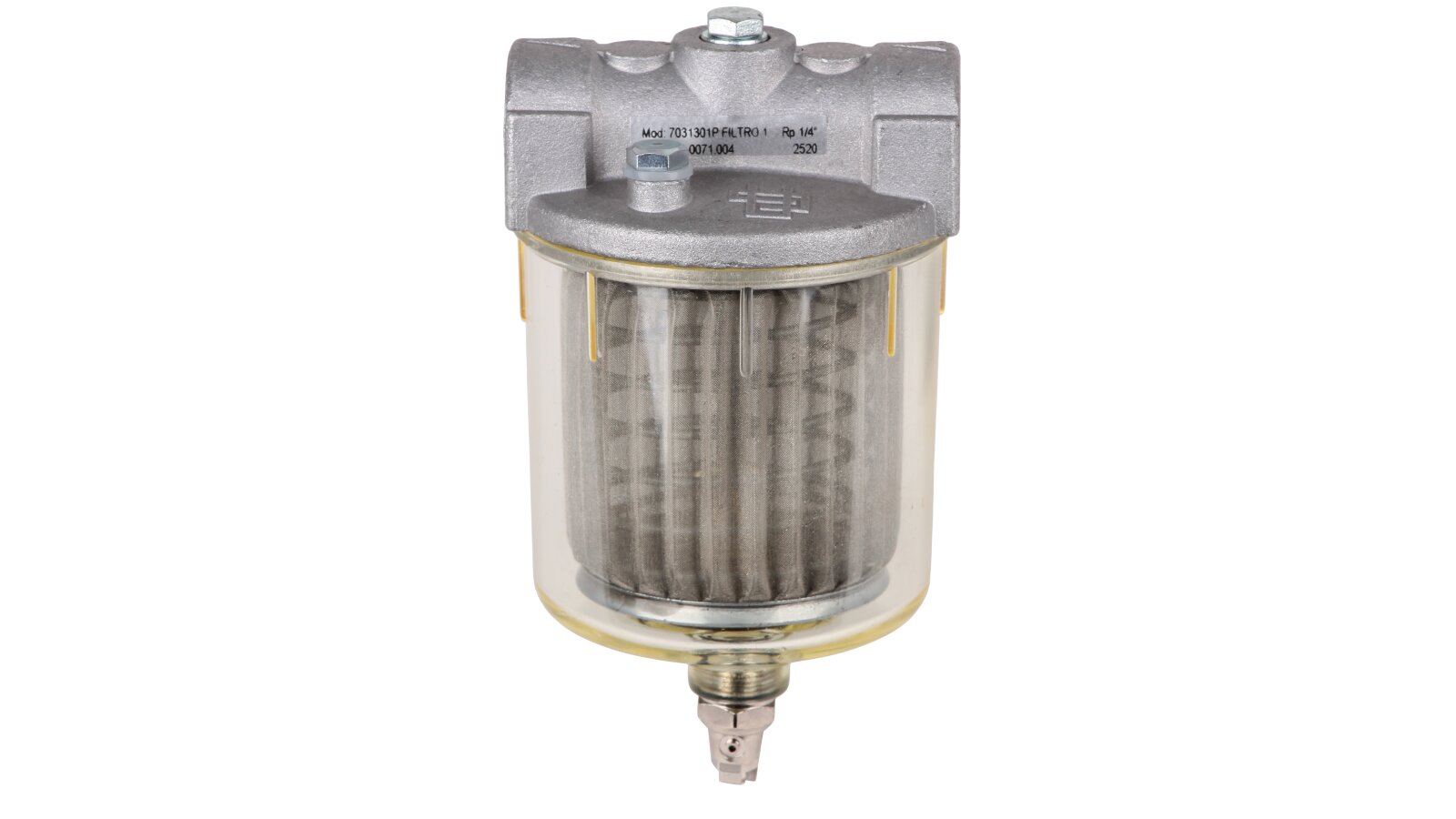

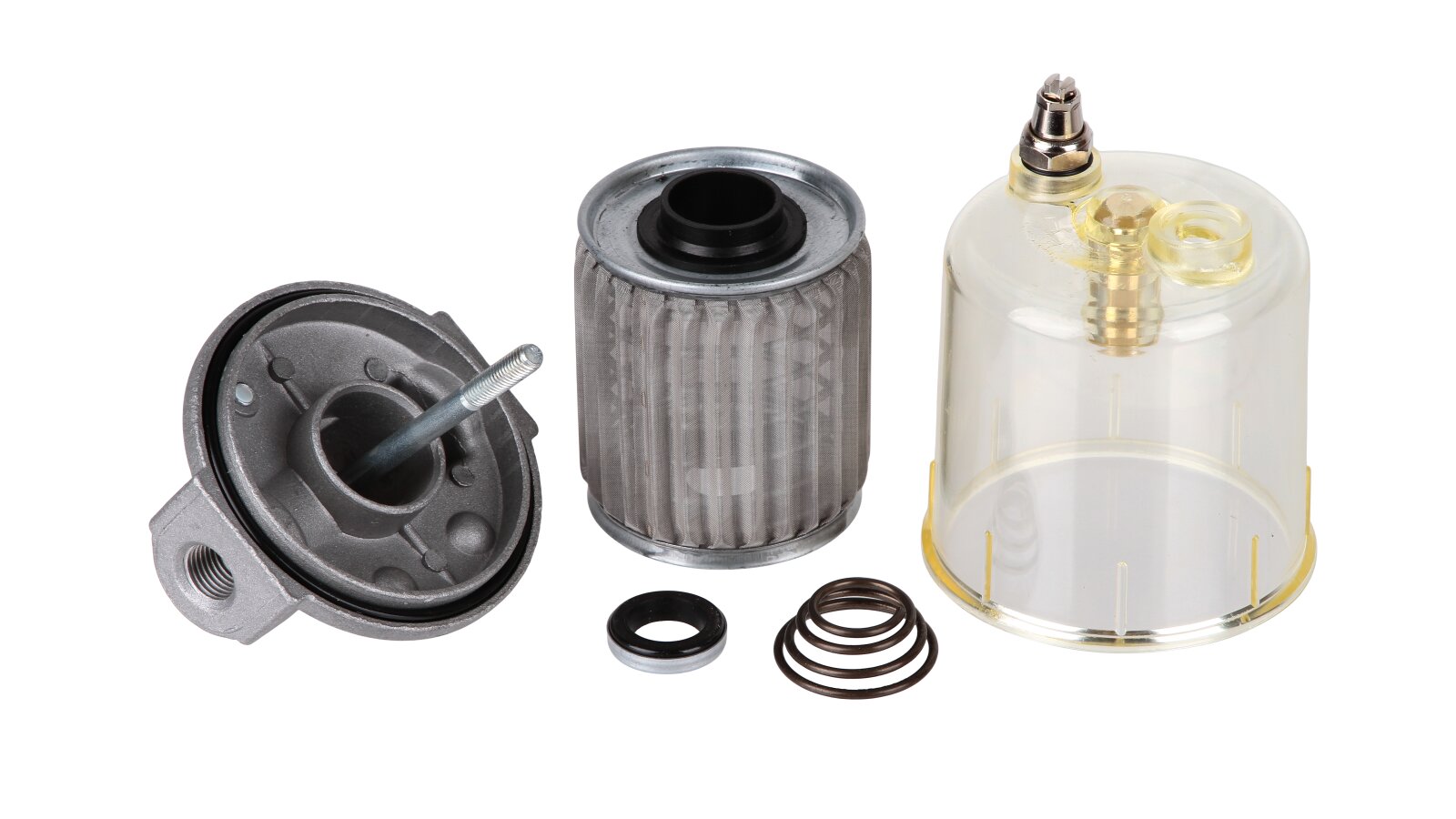

O filtro Giuliani Anello 70313/01P consiste em:
- um corpo de plástico com paredes transparentes;

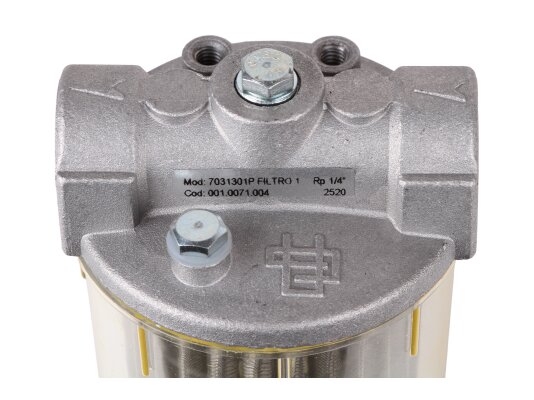

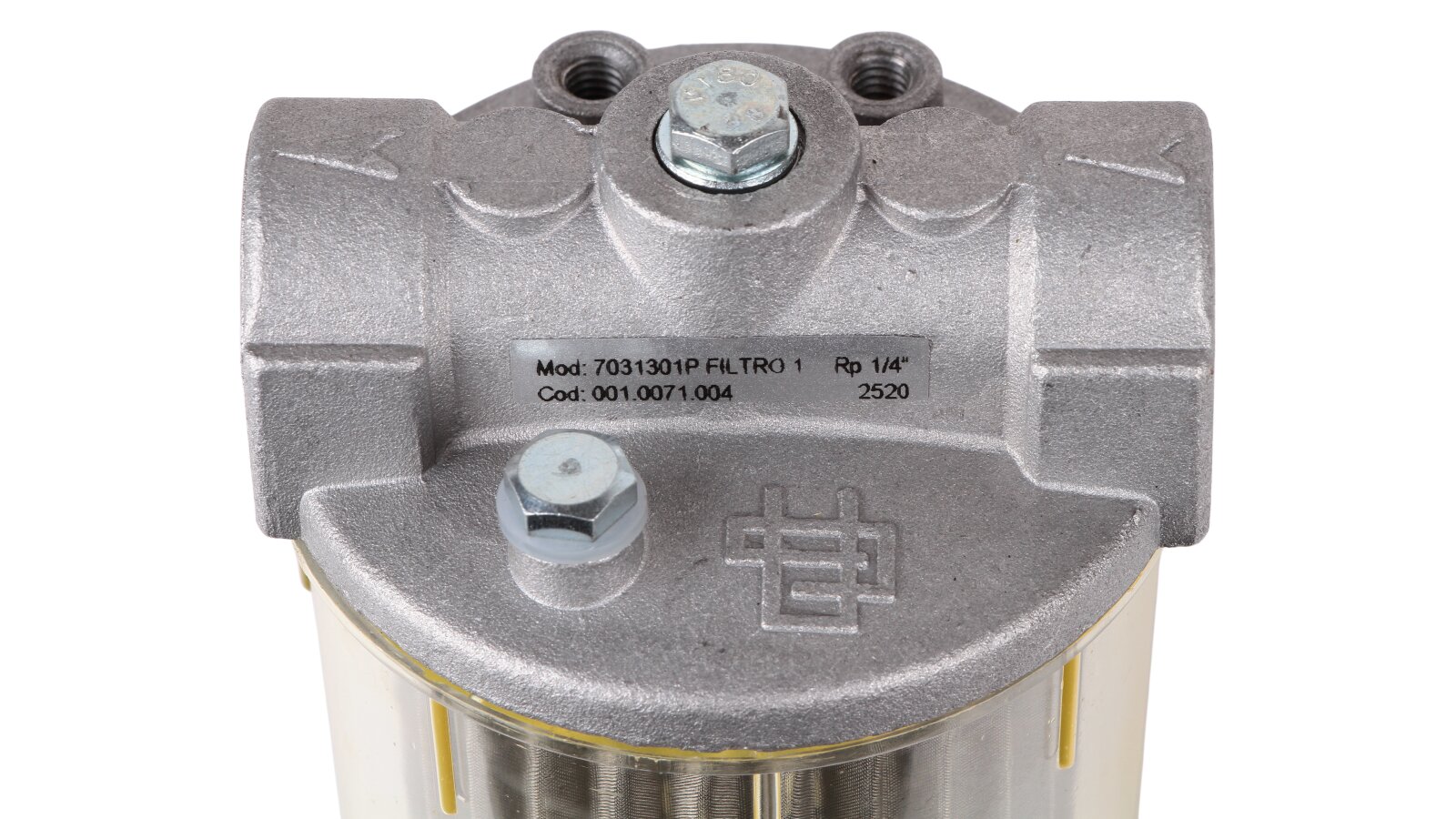

- uma tampa feita de uma liga de alumínio com entrada e saída roscadas Rp 1/4" para montagem no sistema;

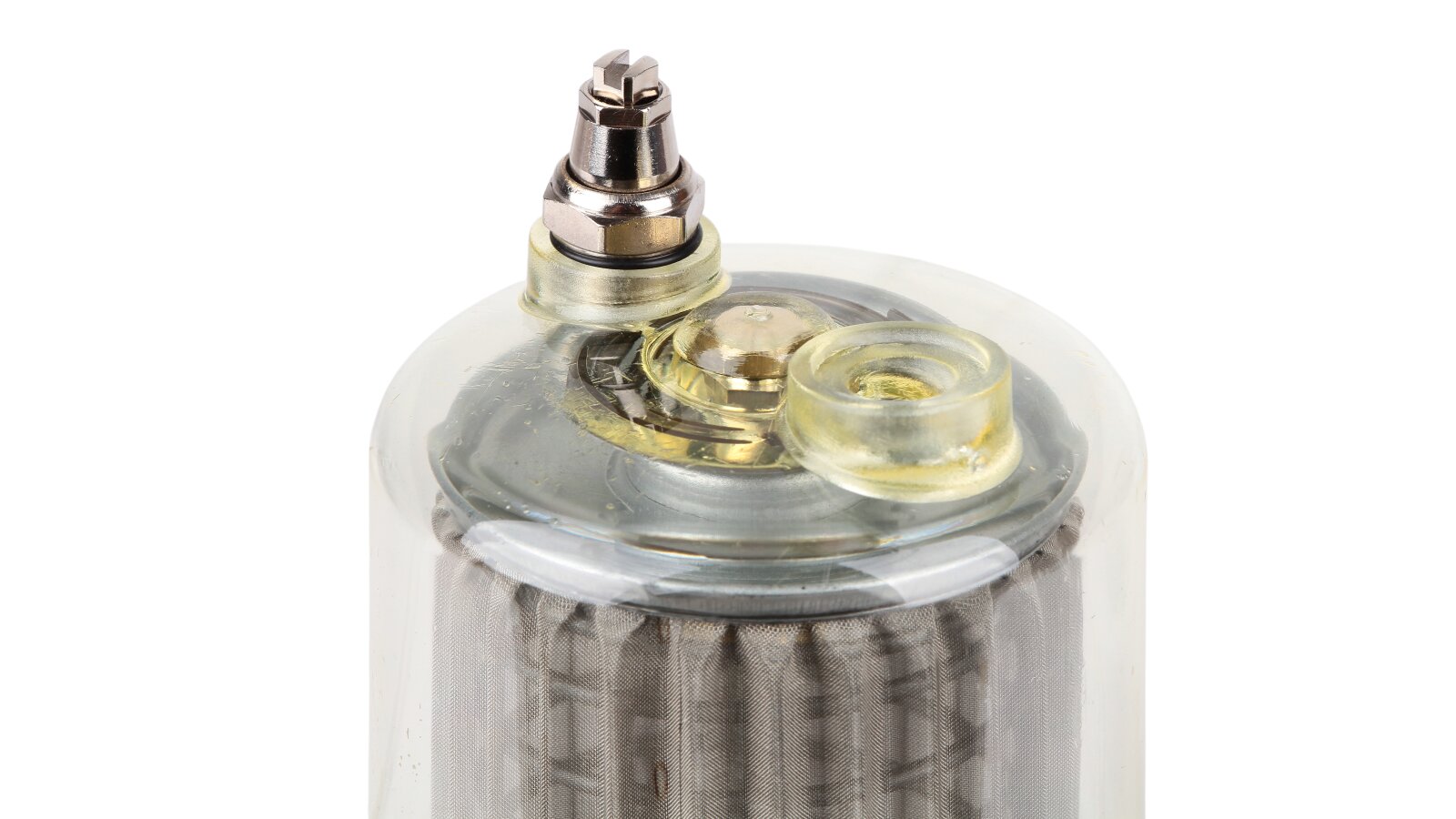

- um elemento filtrante corrugado feito de malha de aço inoxidável com uma área de limpeza de 185 cm²;
- uma vedação de borracha (borracha NBR).
Um suporte de montagem adicional está disponível separadamente.
Modificações do filtro com uma vedação Viton são fornecidas para trabalhar com biodiesel (mediante solicitação).
Características

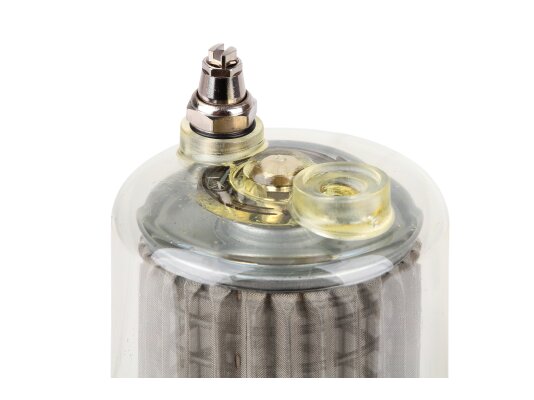

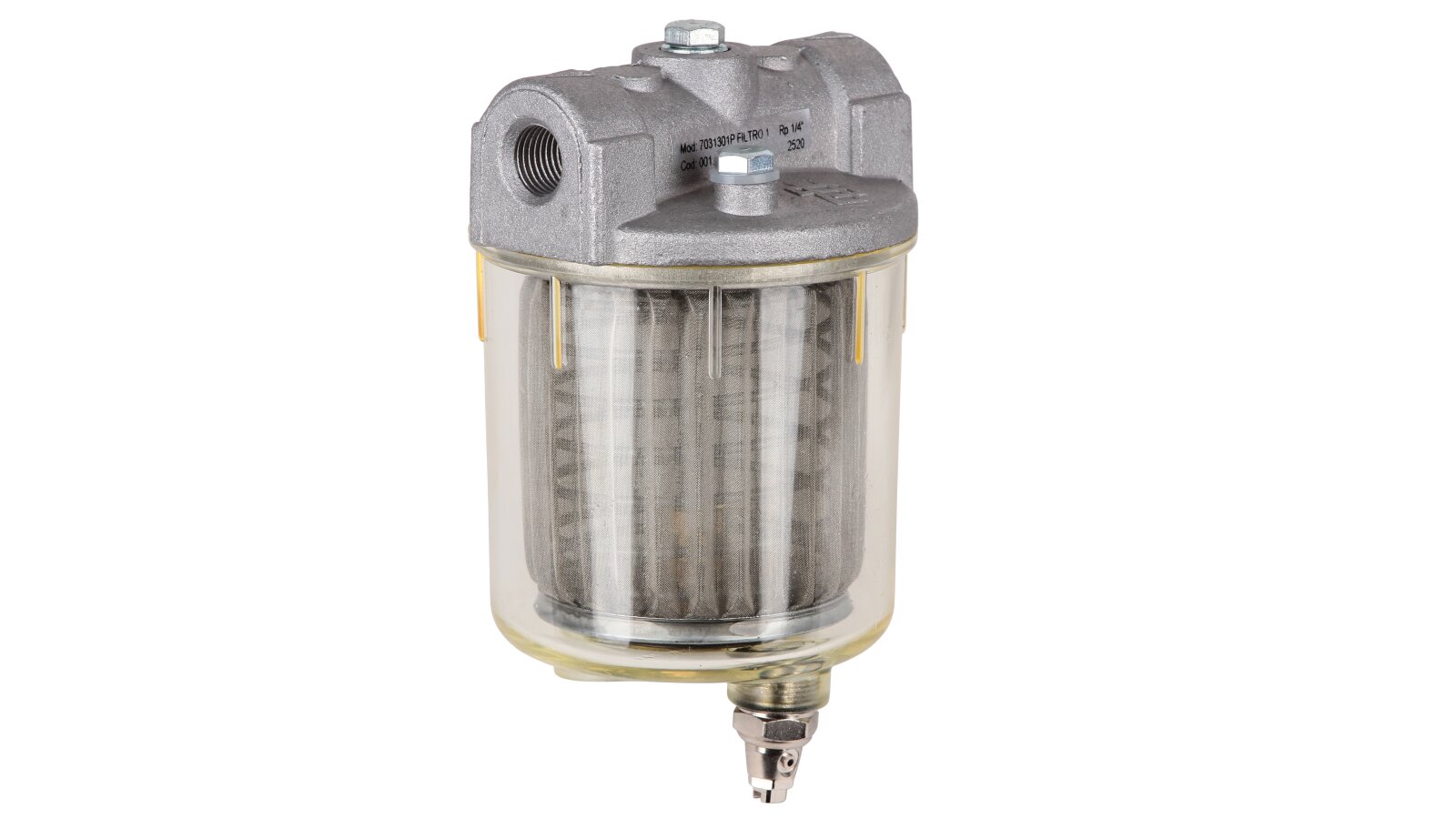

O corpo acrílico transparente permite o controle visual da condição do filtro. Para filtros com uma tigela de polímero, a temperatura de operação é limitada a +50 ºС.
O filtro de combustível pode ser usado em instalações com uma pressão de combustível de até 2 bar. O uso para sistemas com pressão mais alta é permitido com base nos resultados de testes sob pressão excedendo a pressão de trabalho em 50% ou mais.
O filtro é montado em qualquer posição. É preferível instalar o filtro com uma lâmpada vertical (localizada na parte inferior), o que simplifica a separação de sedimentos e o processo de limpeza. Ao fixar o filtro, a seta no corpo deve estar alinhada com a direção do fluxo.
Local de aplicação
O filtro Giuliani Anello 70313 é usado para montar equipamentos que operam com diesel e óleo combustível. Impede a entrada de areia, ferrugem, incrustações, detritos e impurezas.
Vantagens:
- grande área de limpeza da malha de aço, filtração eficiente;
- elemento filtrante substituível;
- tigela transparente, conveniência no acompanhamento do grau de contaminação;
- conexão roscada hermética à linha de combustível.
A gama Giuliani Anello inclui filtros com vários tipos de elementos filtrantes (papel, aço corrugado, aço liso), com lâmpadas de alumínio/polímero, coletores de pó magnéticos, aquecedores elétricos, válvulas de drenagem. Modificações com vedações Viton para trabalhar com biocombustíveis estão disponíveis mediante solicitação.
