Descrição

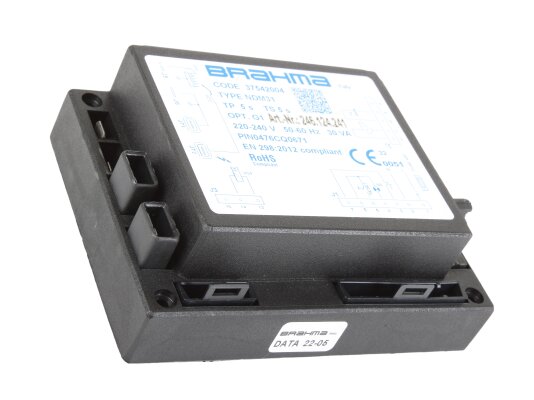

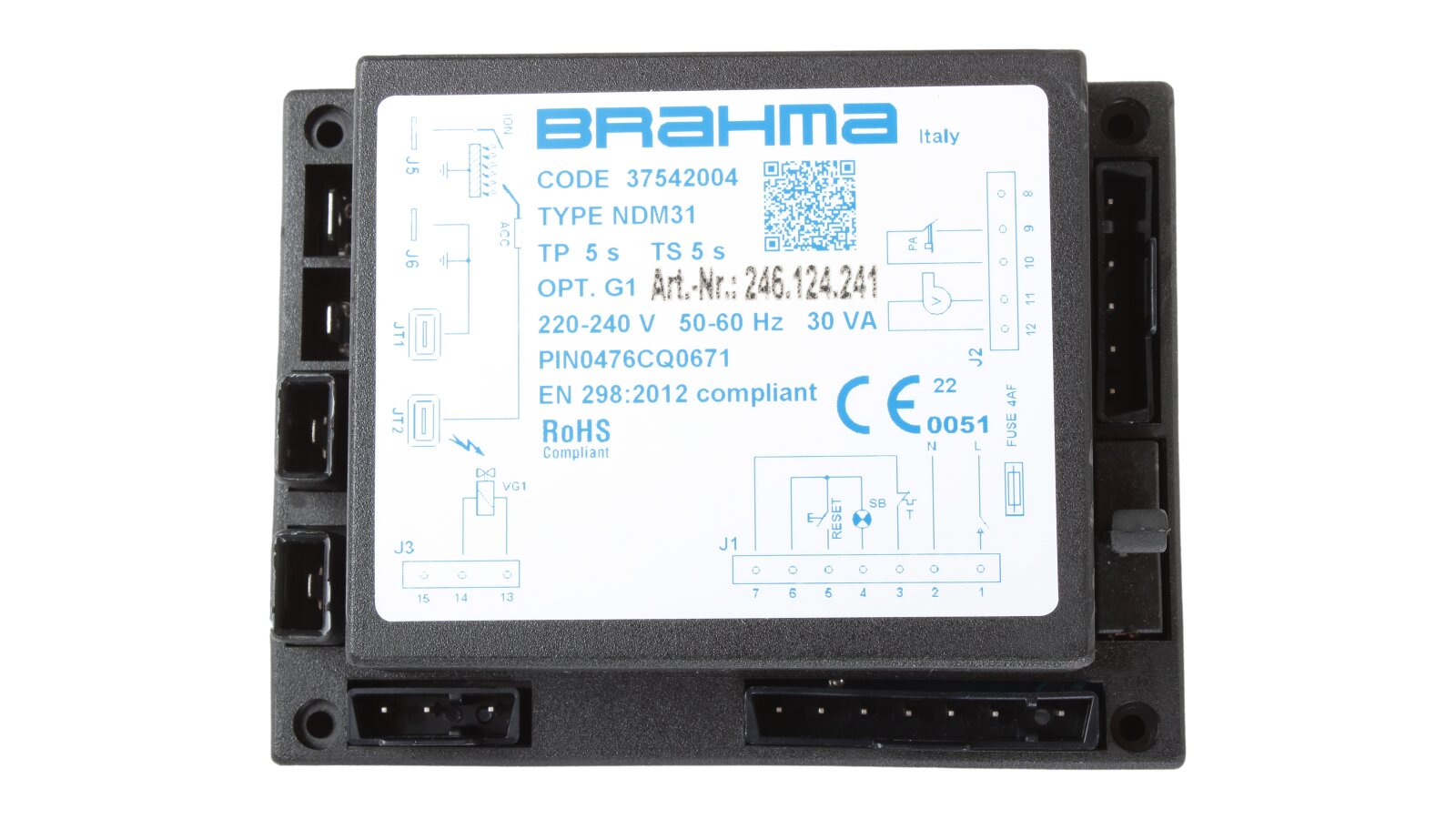

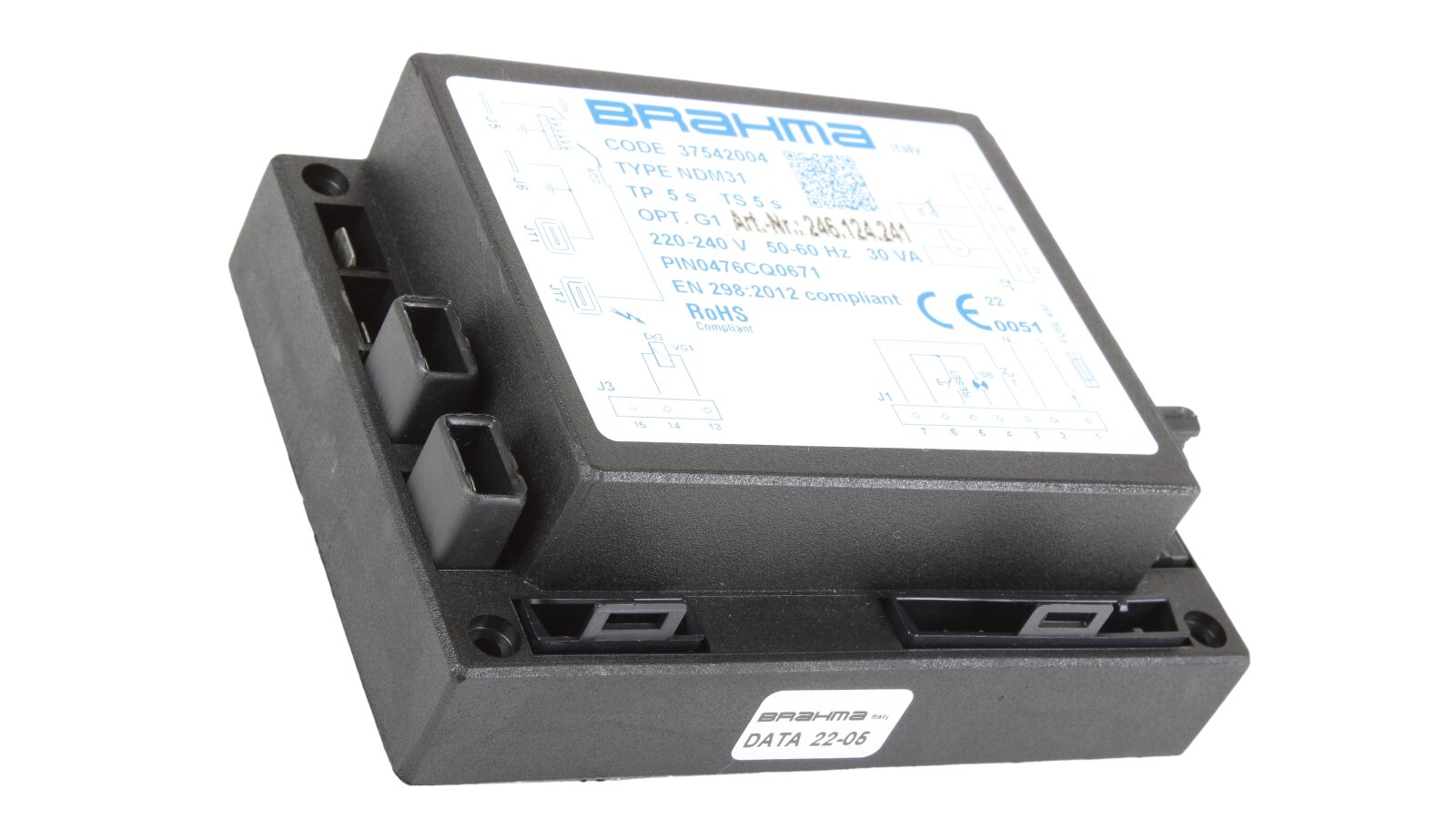

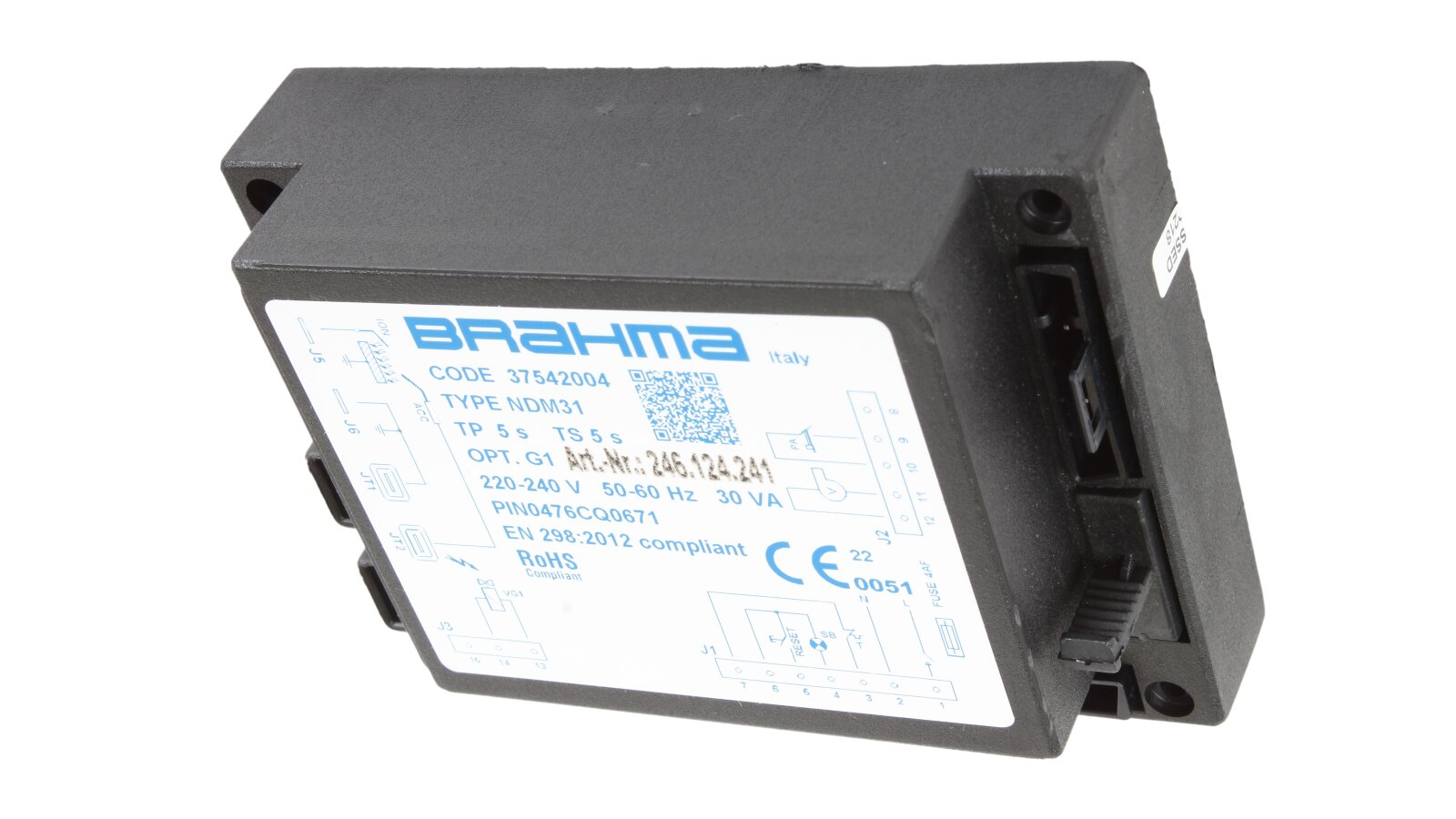

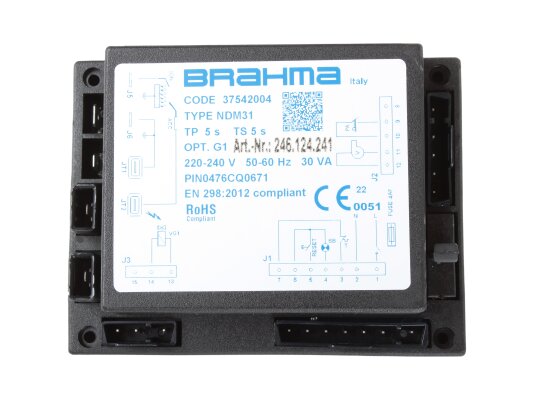

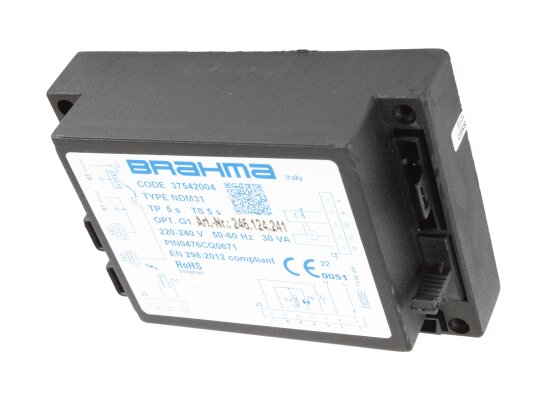

O gerenciador de combustão Brahma NDM31 37542004 é integrado em queimadores de gás ou óleo de dois estágios com operação intermitente. O microprocessador integrado garante controle preciso e operação segura do sistema de combustão. Modelo com reset de bloqueio manual.
Mais sobre Brahma NDM31
O automático de queimador Brahma é equipado com um transformador para gerar alta tensão e inflamar o combustível. O filtro EMC integrado suprime a interferência eletromagnética.
A automação fornece controle de ignição e todas as etapas da combustão. A presença da chama é registrada por um eletrodo de ionização ou um fotodetector FD. Em caso de tentativas de ignição malsucedidas da mistura de combustível ou extinção da chama durante a operação do queimador, o gerenciador de combustão bloqueia a operação adicional e interrompe o fornecimento de combustível para a combustão. A saída do estado de desligamento seguro é feita manualmente.
O microprocessador e os componentes elétricos são protegidos por uma caixa compacta feita de plástico resistente ao impacto. O nível de proteção contra choque elétrico, poeira e penetração de umidade é alcançado durante a instalação.
Principais características e recursos:
- para equipar queimadores com ventoinha e ignição direta;
- operação a partir de uma rede estacionária de 220-240 V, 50/60 Hz;
- ciclo intermitente, reinicialização controlada a cada 24 horas de operação;
- versão padrão sem termostato;
- controle de chama por eletrodo de ionização ou usando um sensor FD;
- tempo de resposta (bloqueio) dentro de 1 seg.;
- indicação de estados operacionais e bloqueio;
- função de autodiagnóstico para maior segurança;
- transformador de ignição integrado;
- filtro EMC para supressão de interferência eletromagnética;
- conectores para conexão elétrica rápida e confiável;
- pequeno tamanho da placa de circuito impresso para reduzir as dimensões da estrutura;
- varistor para proteção contra picos de tensão na rede de alimentação;
- reset de bloqueio manual;
- faixa de temperatura de operação: -20...+85 °C;
- proteção contra poeira/umidade de acordo com o padrão IP 00 (implementada durante a instalação);
- instalação e conexão simples;
- fixação em qualquer posição.
Os gerenciadores de combustão da série NDM mudam para o modo de espera quando a tensão na rede cai abaixo de 175V, interrompendo a operação do queimador. Eles iniciam automaticamente após a normalização dos parâmetros da rede.
Aplicação
Os automáticos de queimador Brahma NDM são usados em queimadores com ventoinha que queimam gás ou combustível líquido. Eles garantem a operação segura e eficiente de caldeiras de aquecimento, caldeiras combinadas e a vapor, lareiras, geradores de ar quente, aquecedores de água, fornos e outros equipamentos industriais.
