Descrição

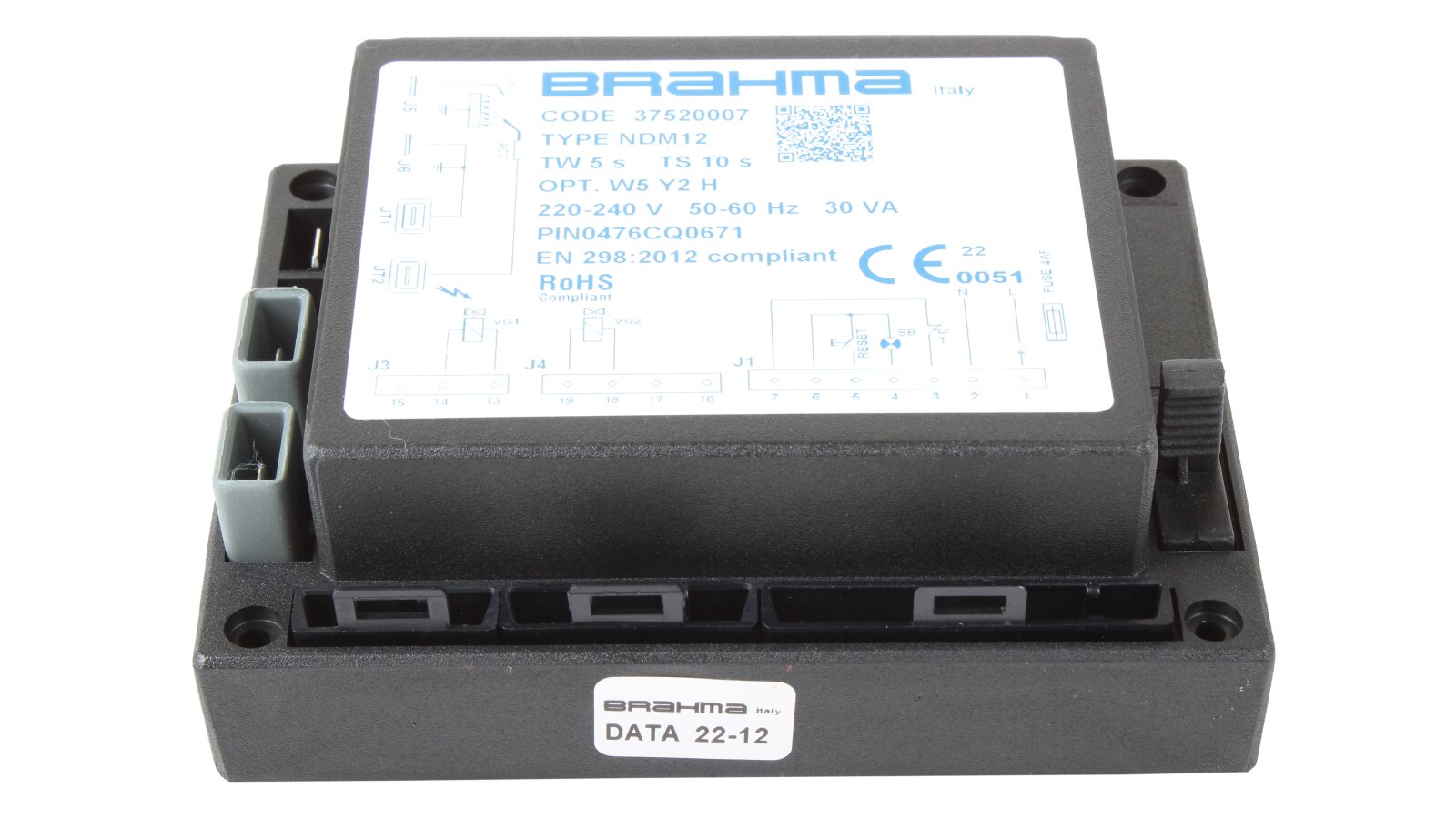

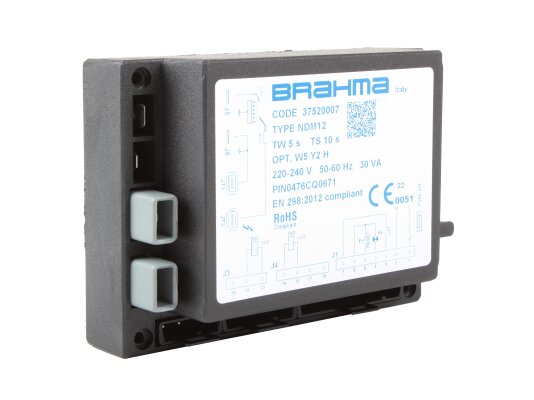

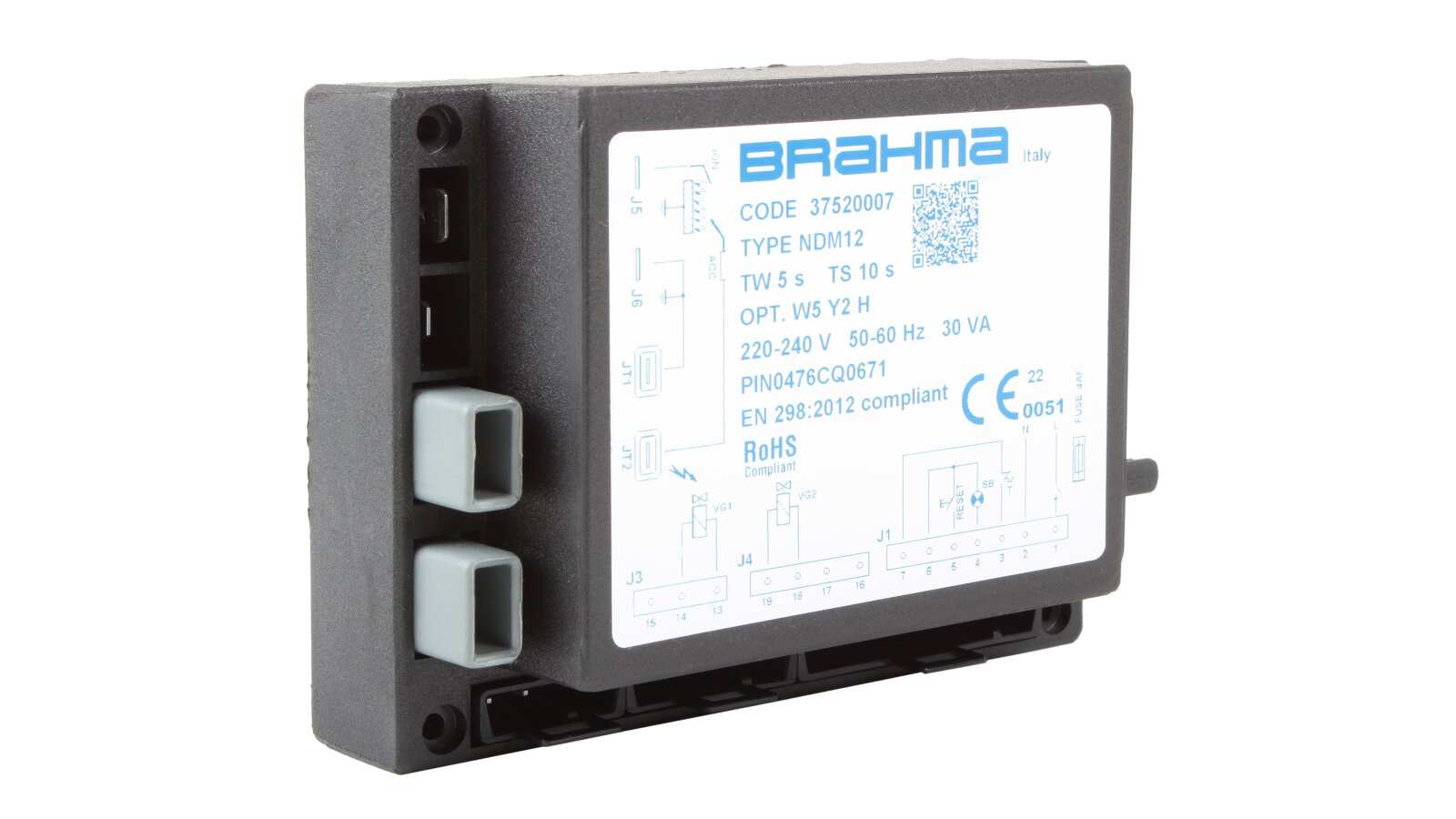

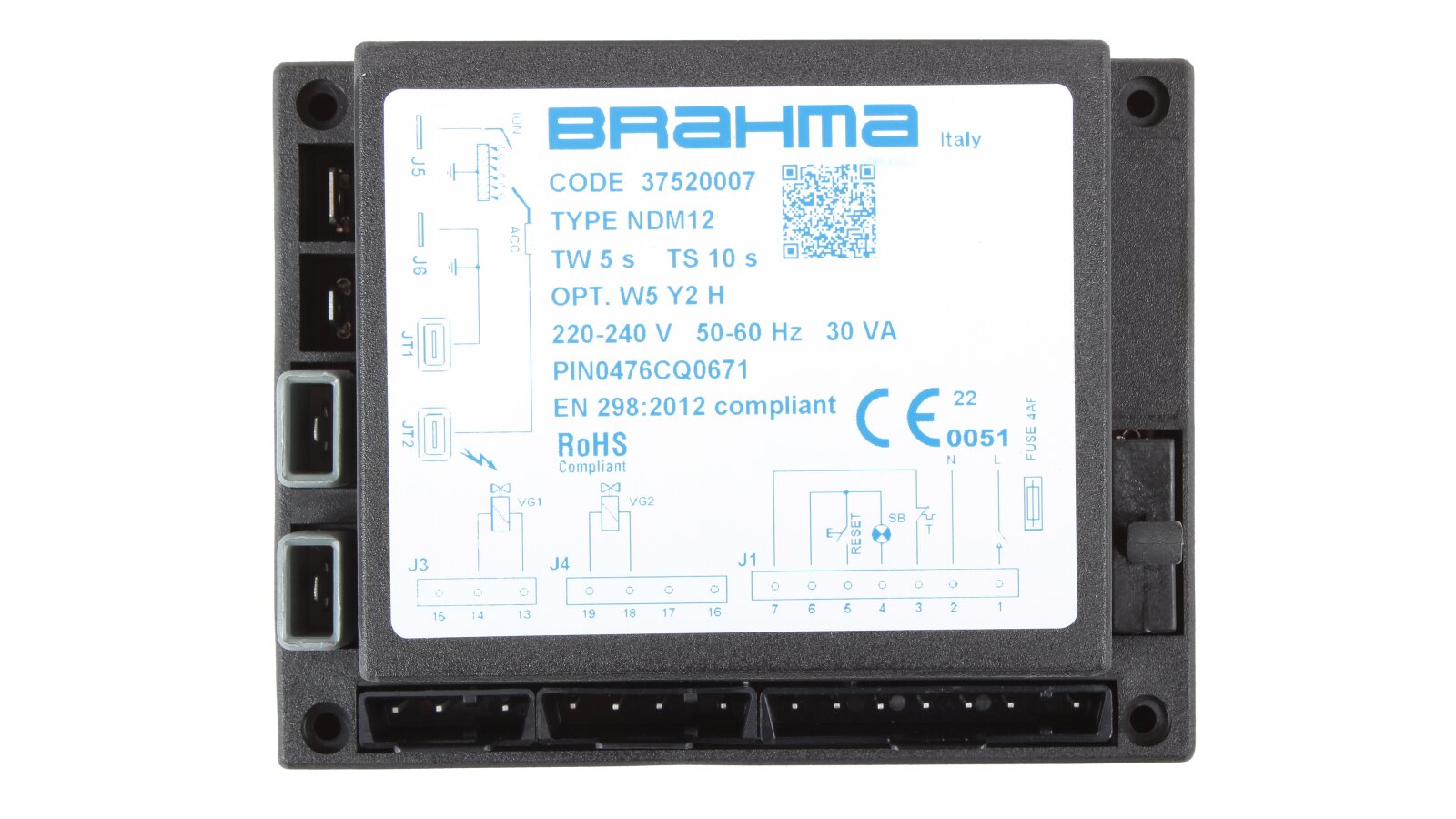

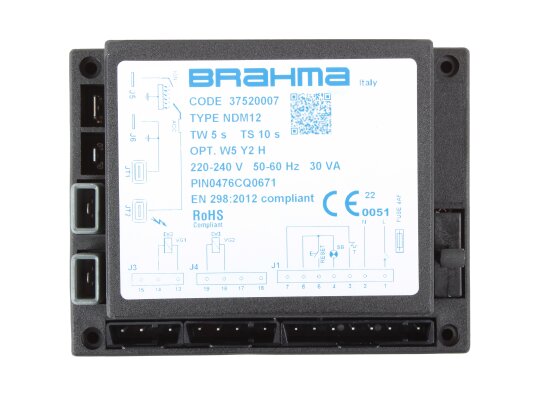

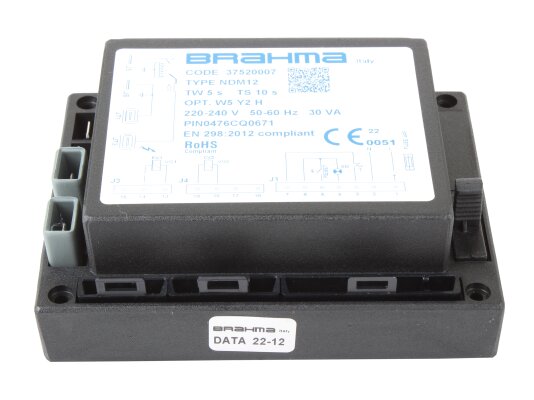

O gerenciador de combustão Brahma NDM12 37520007 é baseado em tecnologia de microprocessador para controle eficiente de queimadores a gás ou óleo atmosféricos em condições operacionais instáveis. O sistema de automação inclui um transformador de ignição e um filtro EMC para suprimir interferências eletromagnéticas.
Mais sobre Brahma NDM12
O controlador de queimador Brahma NDM é responsável pela segurança da ignição, monitorando e controlando todas as etapas da combustão. Dependendo do tipo de queimador, um eletrodo de ionização ou um fotodetector FD é usado para monitorar a chama. Na ausência de chama após o tempo alocado antes da ignição ou desaparecimento durante a operação, o gerenciador de combustão muda imediatamente para o modo de bloqueio, interrompendo o fornecimento de combustível para o queimador. Um botão de reset manual é usado para sair do estado de desligamento de proteção.

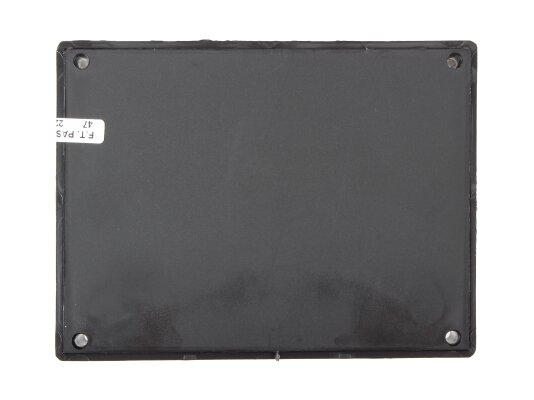

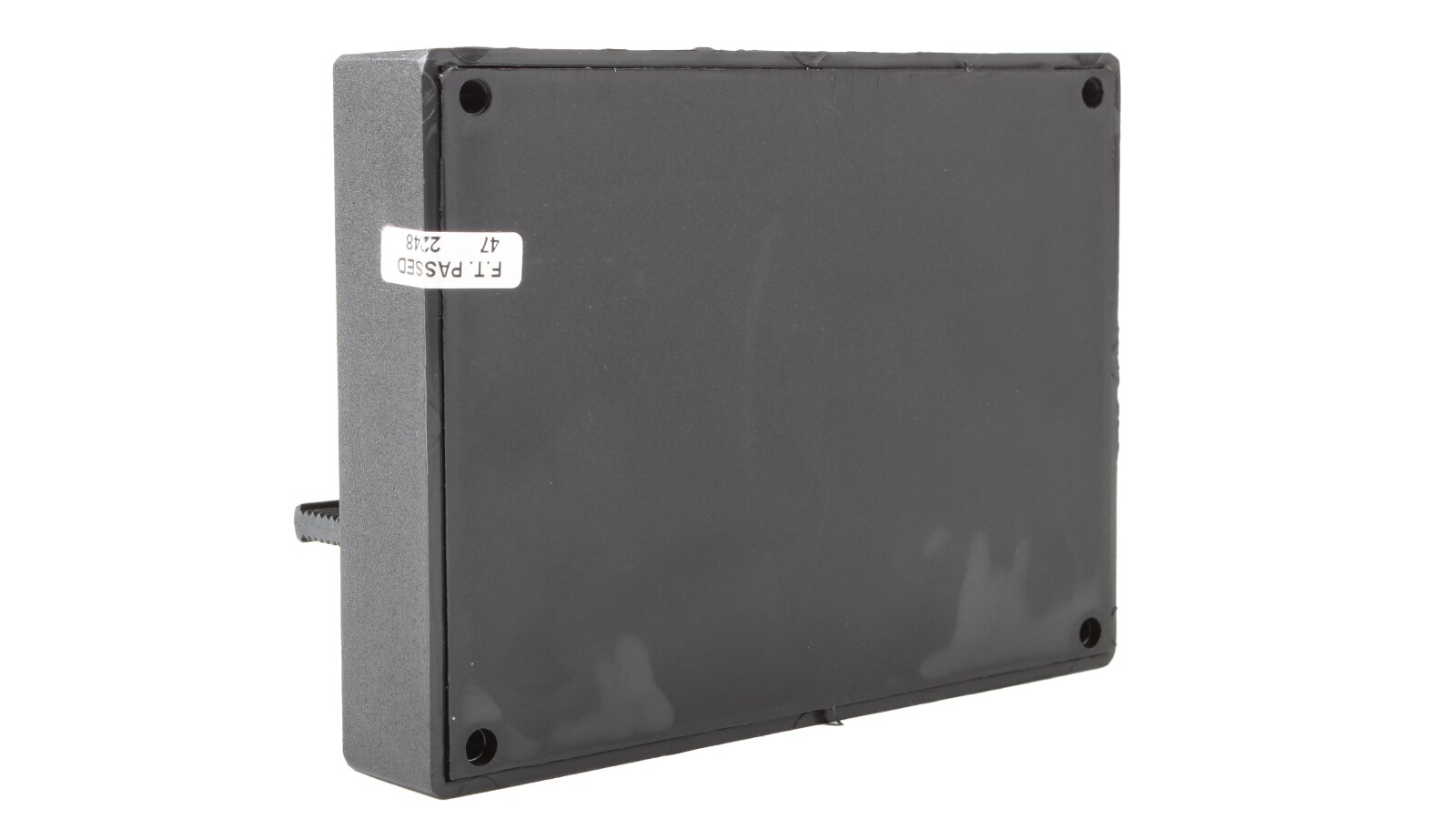

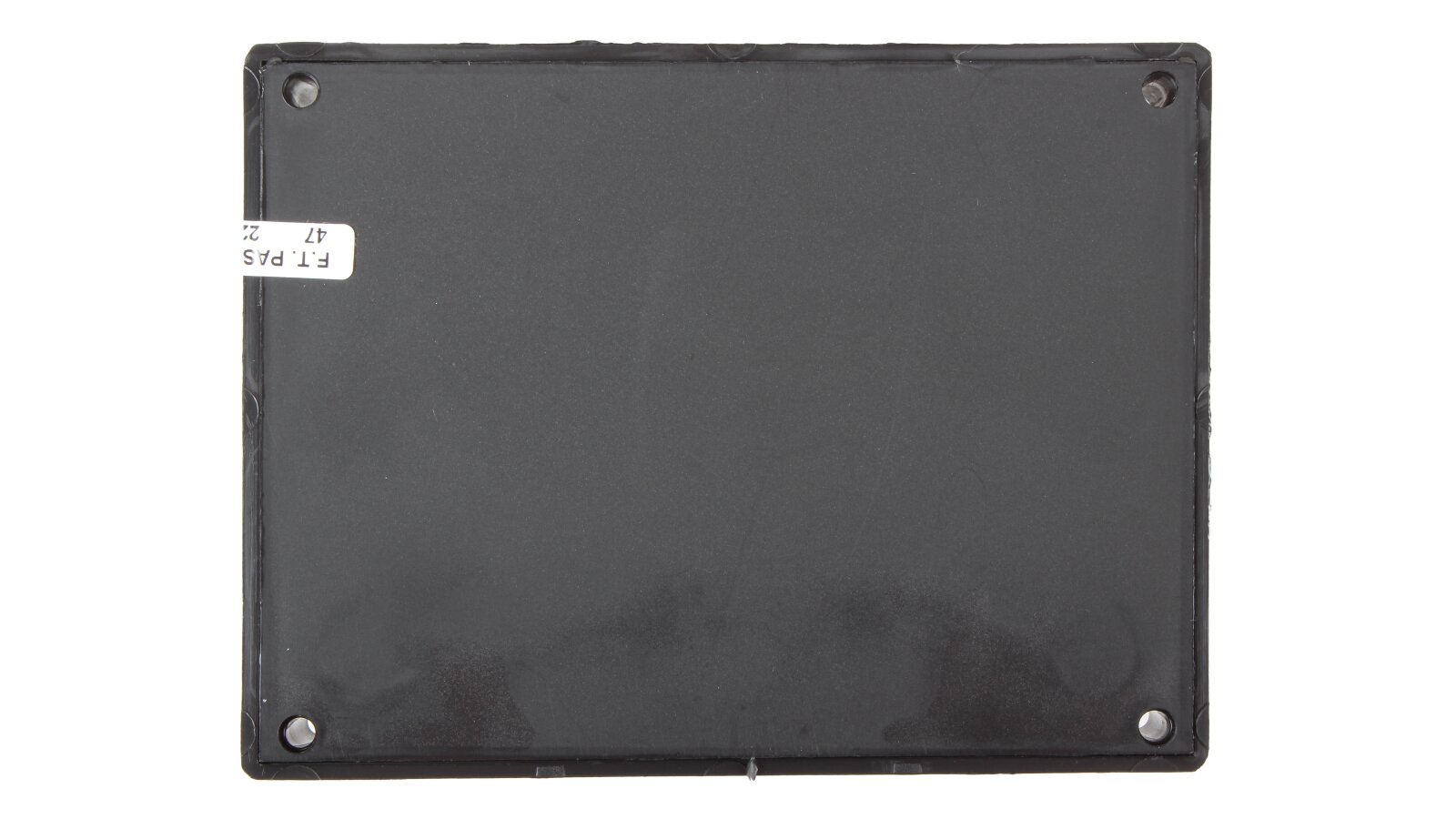

O microcontrolador e os componentes elétricos são protegidos por uma caixa feita de plástico resistente a impactos e calor. A proteção contra poeira e umidade do dispositivo não é fornecida. A segurança é alcançada pela instalação adequada do controlador.
Parâmetros e características principais:
- alimentação da rede de 220-240 V, 50/60 Hz;
- ciclo intermitente, reinicialização controlada a cada 24 horas para autoteste;
- tempo de segurança: 10 seg.;
- transformador e filtro EMC embutidos para supressão de interferências;
- pequeno tamanho da PCB para minimizar as dimensões do dispositivo;
- proteção contra subtensão, desligamento quando os parâmetros na rede são inferiores a 175V;
- controle de chama com eletrodo de ionização ou com sensor FD;
- indicação dos estados atuais e falhas;
- varistor para proteção contra picos de tensão na rede;
- liberação manual do bloqueio usando um botão na caixa;
- resposta instantânea à perda/ausência de chama (< 1 seg.);
- faixa de temperatura de operação: -20...+70 °C;
- proteção contra poeira/umidade de acordo com a norma IP 00 (implementada durante a instalação, a partir de IP 20 e superior);
- design compacto, fácil instalação e conexão;
- pode ser colocado em qualquer posição.
Aplicação
Os controladores de queimador Brahma NDM são usados em queimadores atmosféricos de caldeiras de aquecimento, caldeiras a vapor, geradores de ar quente, aquecedores de água, fornos, aquecedores IR e outros equipamentos industriais.
