Descrição

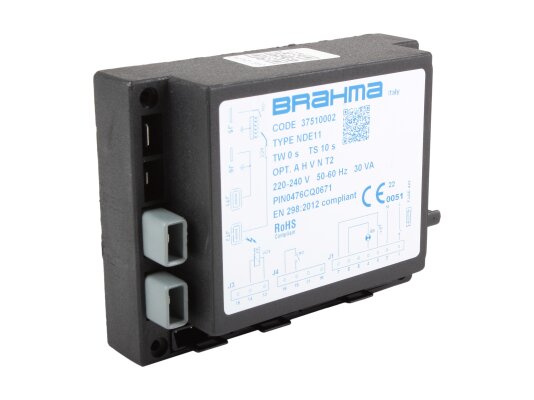

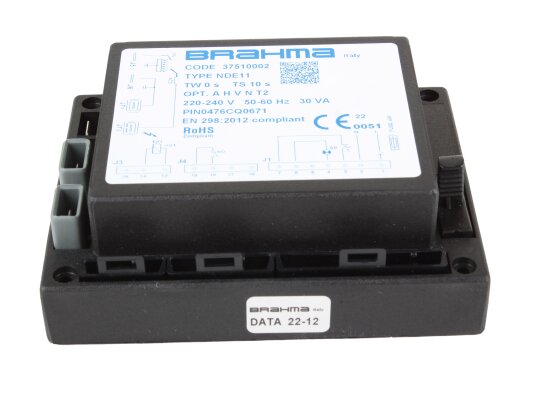

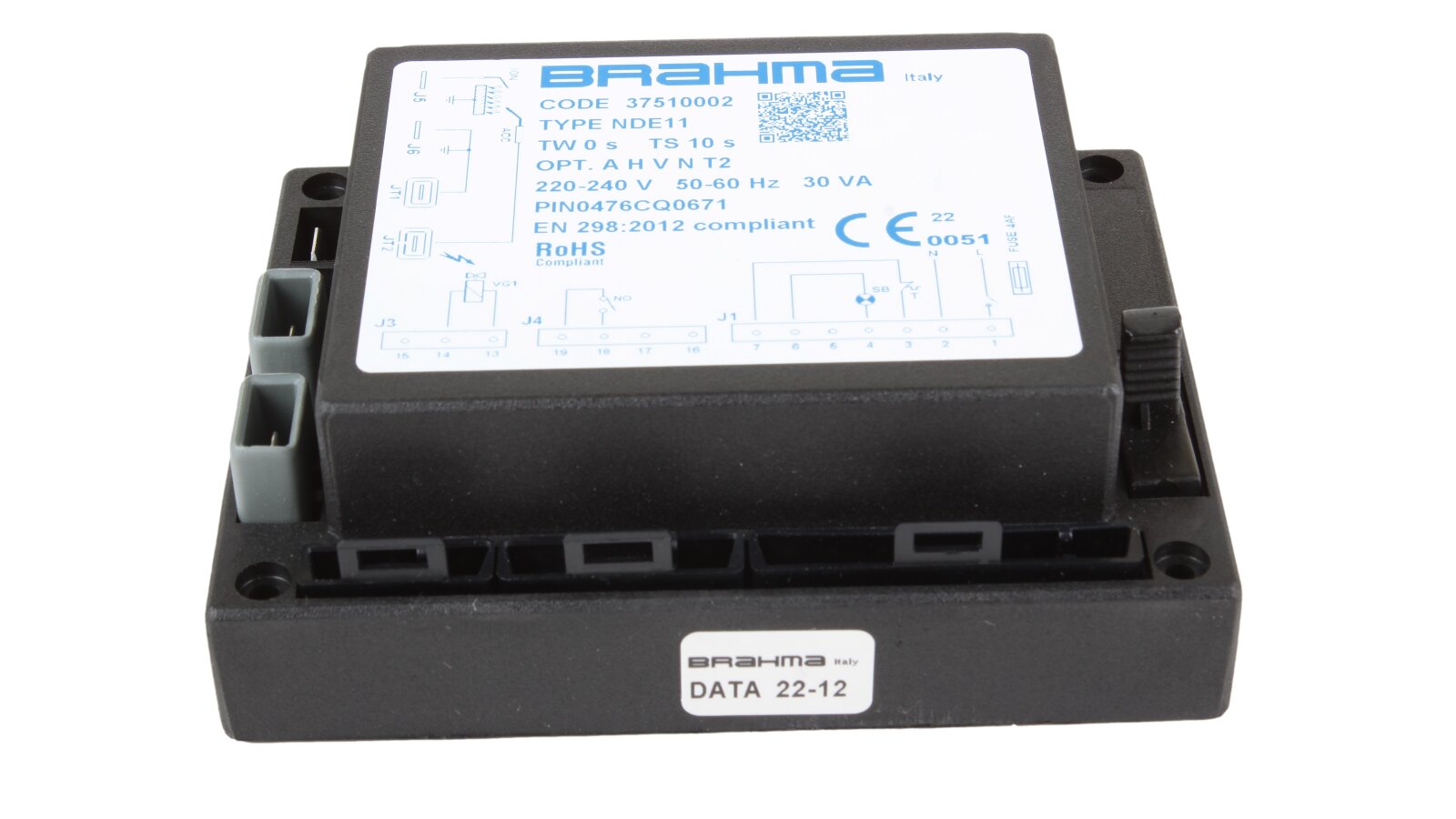

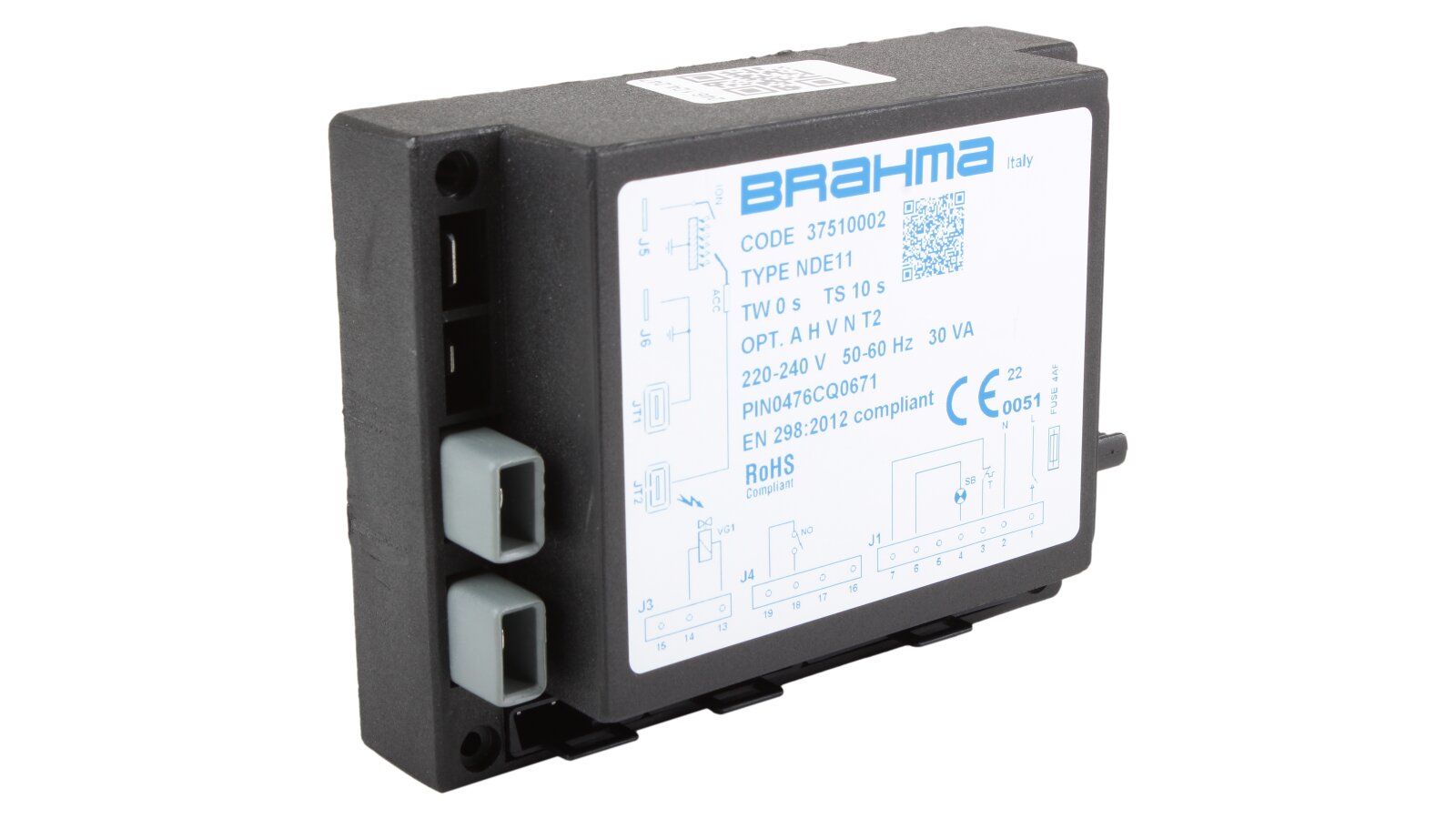

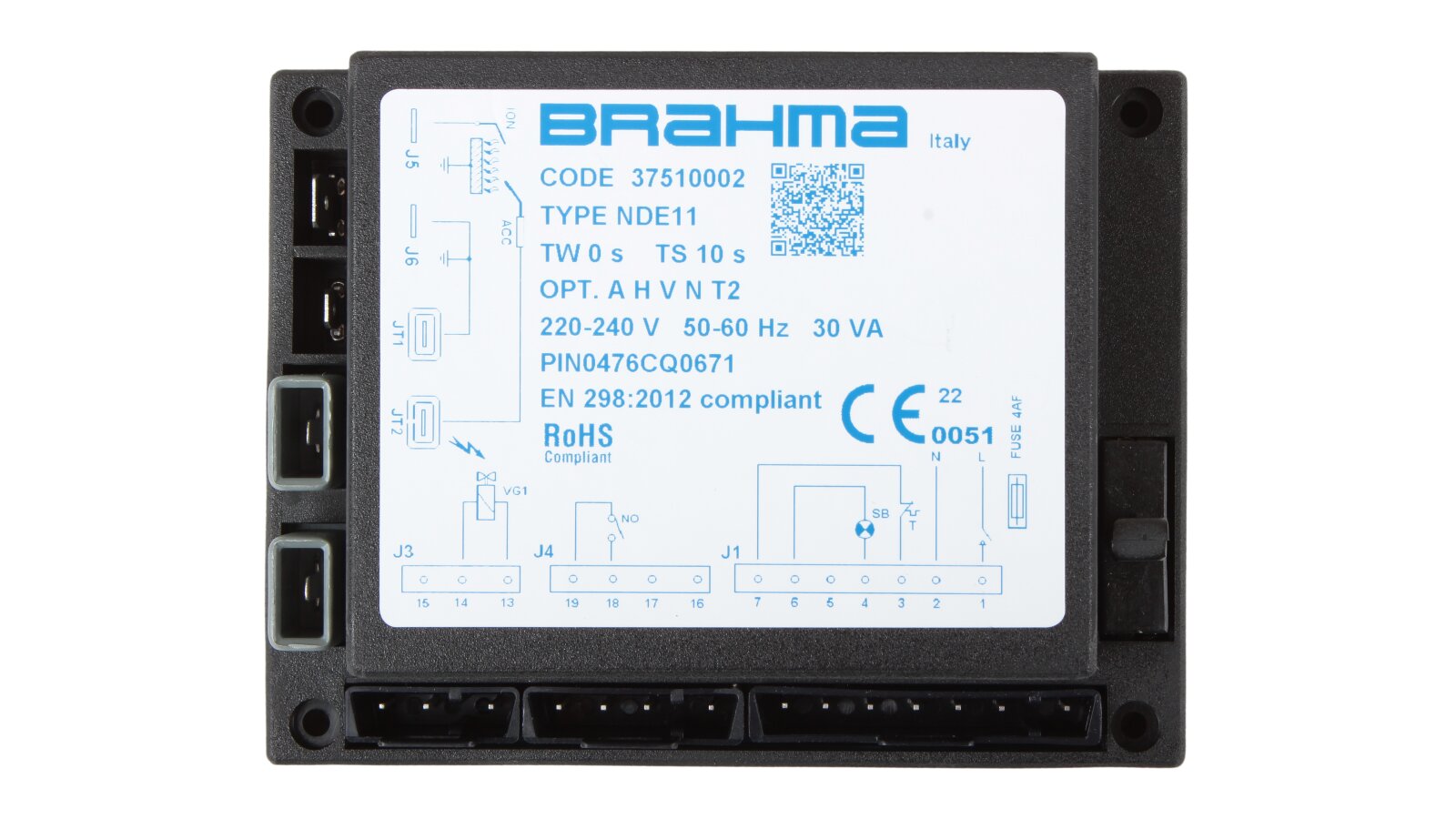

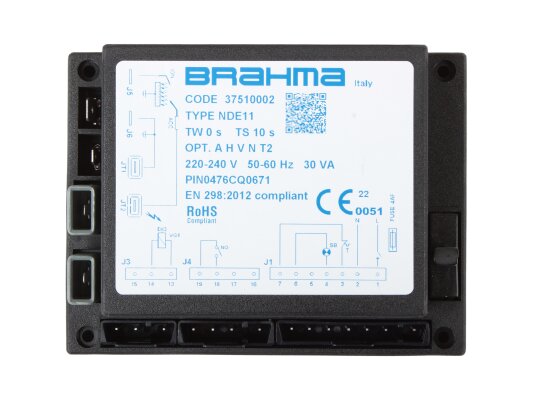

O gerenciador de combustão Brahma NDE11 37510002 é usado para equipar queimadores de combustível gasoso e líquido com operação intermitente, sem ventilador. O microprocessador fornece alta precisão de controle. O design compacto inclui um transformador de ignição e um filtro para minimizar a interferência eletromagnética.
Mais sobre Brahma NDE11
A unidade de controle de queimador Brahma NDE, juntamente com dispositivos conectados, garante a ignição segura da mistura de combustível e o controle da combustão da chama. Dependendo do tipo de queimador, o detector de chama é um eletrodo de ionização ou um fotodetector FD. Se a ignição não ocorrer dentro do tempo alocado ou se a chama for perdida durante a operação do queimador, o gerenciador de combustão inicia imediatamente um desligamento de proteção. A redefinição elétrica é fornecida para sair do estado de bloqueio.

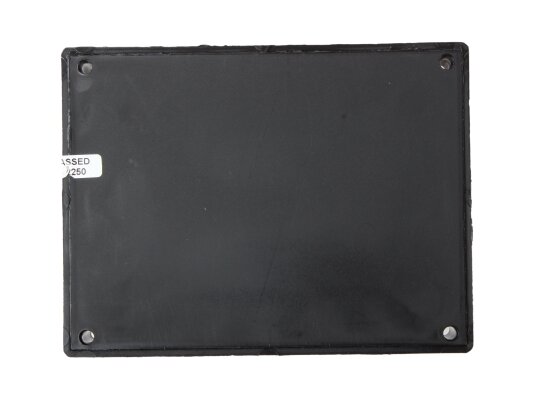

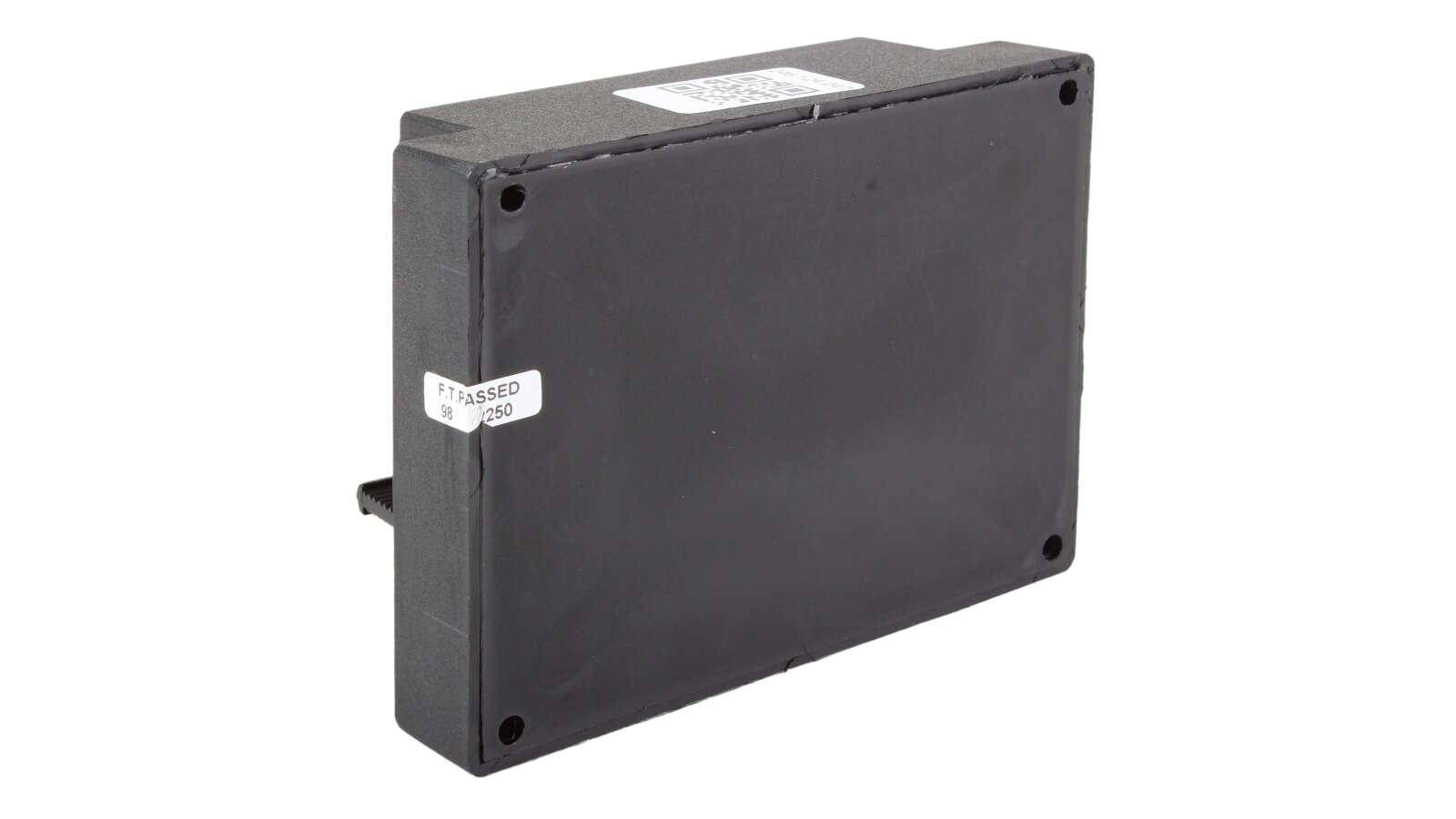

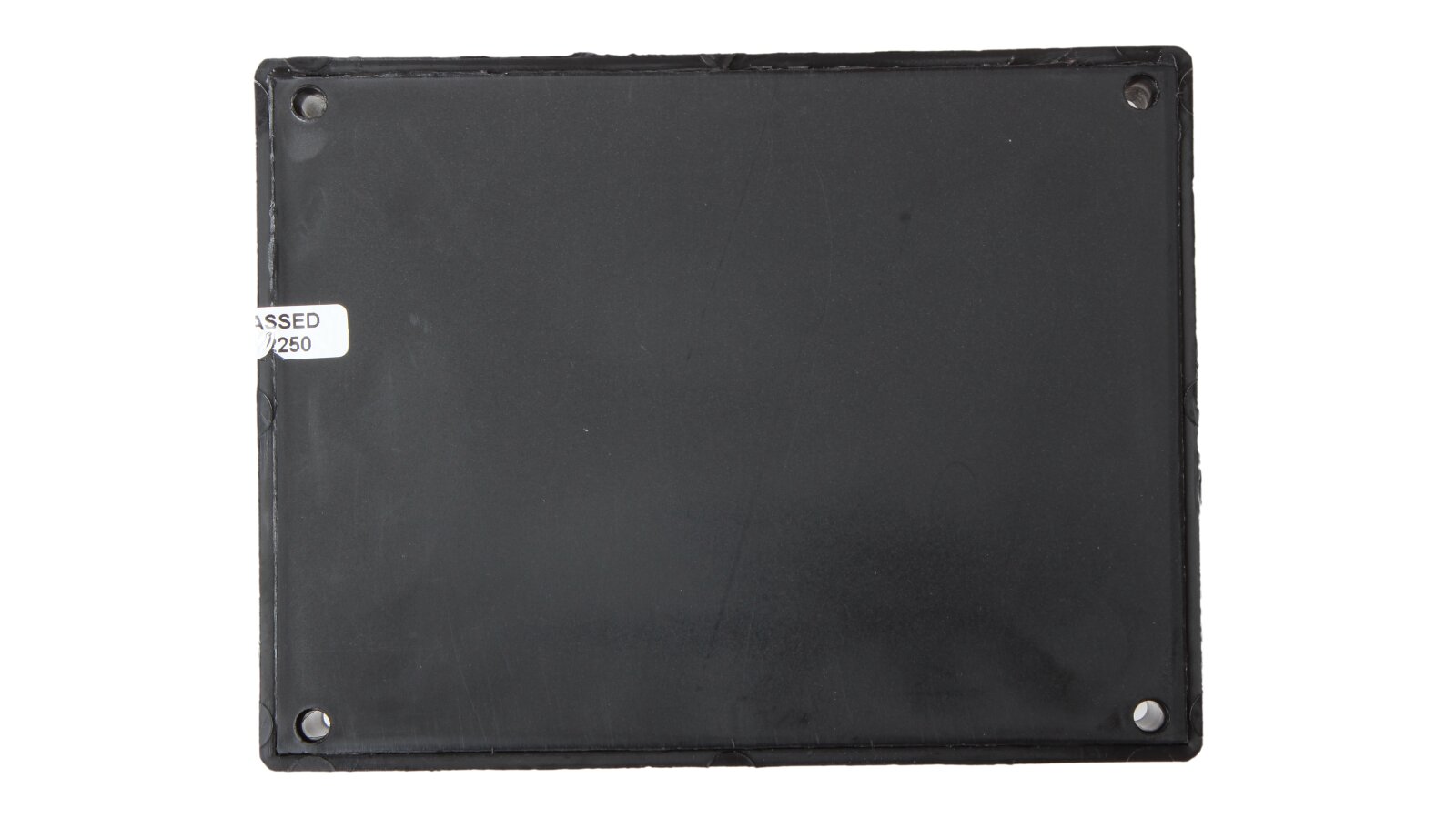

O controlador e os componentes de trabalho são protegidos por uma caixa compacta feita de plástico resistente a impactos e ao calor. O nível necessário de proteção contra poeira e umidade é alcançado após a instalação no local de operação.
Parâmetros e características principais
- operação a partir de uma rede estacionária de 220-240 V, 50/60 Hz;
- ciclo intermitente, reinicialização controlada após 24 horas de operação;
- função de autoverificação de componentes para aumentar a segurança;
- transformador de ignição de alta eficiência;
- filtro EMC para reduzir a interferência eletromagnética;
- resposta instantânea quando a chama não é detectada, tempo de resposta < 1 seg.;
- tamanho pequeno da PCB para reduzir as dimensões do dispositivo;
- eletrodo de ionização ou fotodetector FD para controle de chama;
- indicação do status operacional e falhas;
- varistor para proteção contra picos de tensão na rede de alimentação;
- redefinição de bloqueio elétrico;
- faixa de temperatura do ar ambiente admissível: -20...+70 °C;
- classe de proteção contra poeira/umidade IP 00 (implementada durante a instalação);
- design compacto, instalação e conexão simples;
- fixação em qualquer posição.
A proteção contra baixa tensão na rede de alimentação é fornecida. A automação desliga quando a tensão cai abaixo de 175V. A ligação ocorre automaticamente após a restauração dos parâmetros da rede.
Aplicação
As unidades de controle de queimador Brahma NDE são usadas em queimadores atmosféricos que queimam gás ou combustível líquido. Eles são usados para controlar a operação de caldeiras de aquecimento, caldeiras combinadas e a vapor, geradores de ar quente, aquecedores de água, aquecedores de convecção, máquinas de lavar, fornos, aquecedores IR e outros equipamentos industriais.
