Descrição

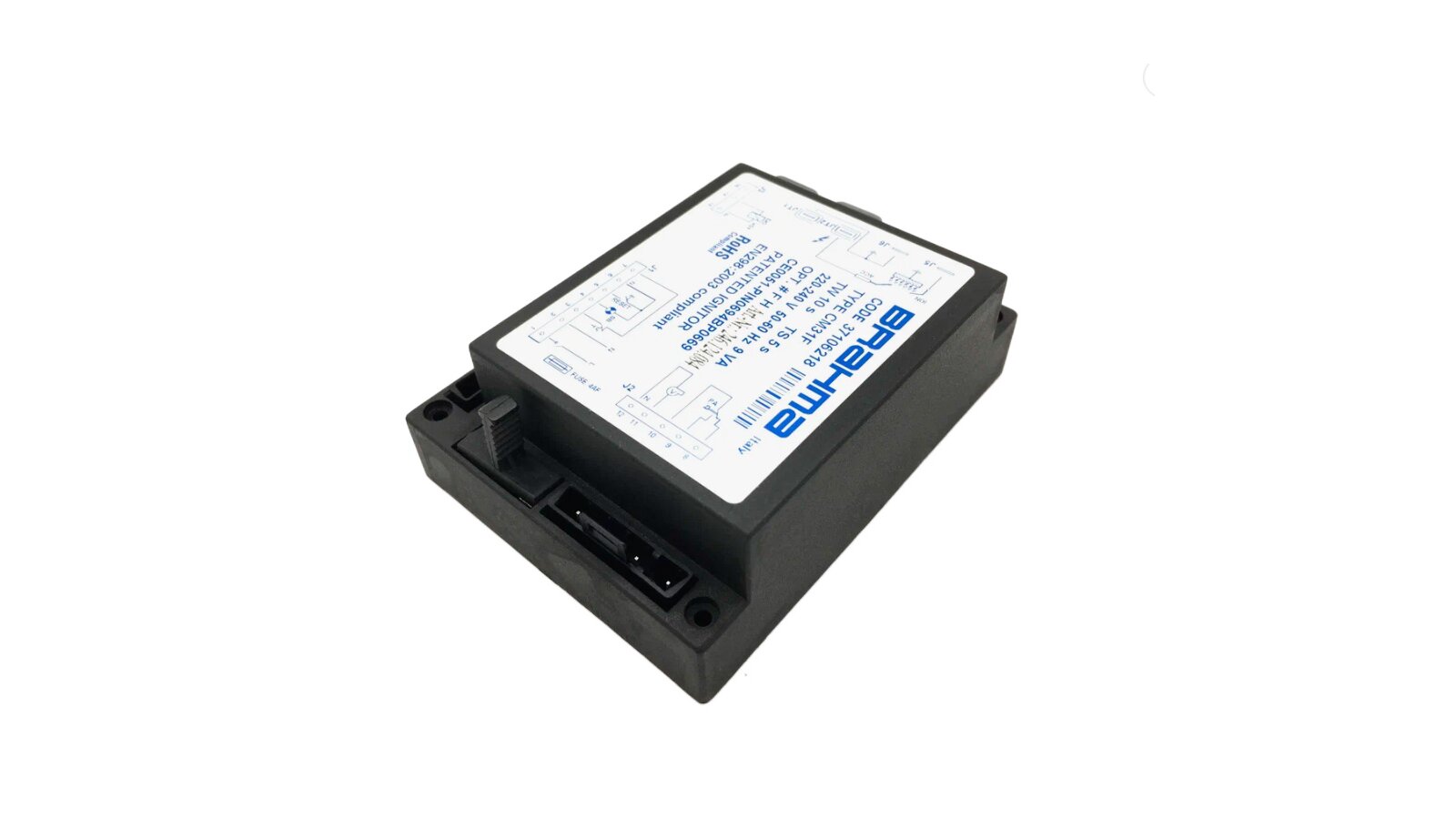

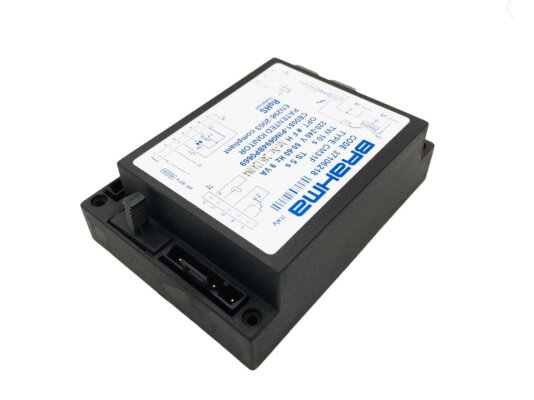

A unidade de automação do queimador Brahma CM31F 37106218 é instalada em queimadores a gás atmosféricos com operação intermitente e tiragem forçada. Ele controla todas as funções e dispositivos conectados, garantindo a operação segura e eficiente do sistema de combustão. Possui uma trava não volátil (a reinicialização é feita usando um botão de reset) e um dispositivo de ignição de alta eficiência integrado com um filtro anti-interferência.
Parâmetros e funções principais:
- controle de funções de um queimador atmosférico com ventilador;
- alimentação de 220-240 V, rede de 50-60 Hz;
- modo de operação intermitente, reinicialização a cada 24 horas;
- autodiagnóstico de falhas;
- controle de chama por método de ionização de chama;
- trava não volátil (reinicialização manual);
- desligamento de proteção em caso de perda de chama;
- corte do fornecimento de gás para o queimador em caso de perda de chama em < 1 seg;
- transformador com filtro EMC integrado;
- dois contatos de segurança seriais independentes;
- conectores tipo molex;
- operação em temperaturas ambiente -20...+60 °C;
- proteção contra poeira e umidade da caixa de acordo com a norma IP 00;
- montagem no queimador em qualquer posição;
- conjunto de entrega sem uma base;
- vida útil > 250000 operações sob carga máxima.
Características do projeto
A unidade de automação do queimador é fabricada de acordo com as normas de segurança europeias. Montado em uma caixa compacta e à prova de choque feita de plástico autoextinguível, protegendo o circuito eletrônico, dispositivo de ignição, varistor, componentes elétricos contra impactos e contaminação. Conectores Molex são fornecidos para conectar a unidade de automação, permitindo uma conexão rápida e segura.
O varistor fornece proteção da unidade de automação contra possíveis surtos de tensão na rede elétrica. O transformador de ignição é equipado com um filtro anti-interferência.
A cada inicialização, o controlador realiza um autoteste de seus componentes. Um sinal de chama falso ou um erro no amplificador interrompe o processo de inicialização do queimador. O relé de pressão do ar é verificado antes que o ventilador seja ligado.
A unidade de automação do queimador é equipada com uma trava não volátil, ou seja, a reinicialização após o desligamento de proteção é feita manualmente.
Aplicação
As unidades de automação de queimadores Brahma CM31F são usadas como parte de caldeiras a gás e combinadas de sistemas de aquecimento, geradores de calor, aquecedores de água, fornos e outros aparelhos a gás.
Vantagens:
- controle eficiente do queimador, controle de chama;
- desligamento rápido do gás em caso de perda do sinal de chama;
- dispositivo de ignição com filtro EMC;
- proteção contra flutuações da tensão de trabalho;
- dimensões otimizadas da placa de circuito impresso e da caixa;
- ampla faixa de temperaturas de operação;
- instalação em qualquer posição.
A série inclui unidades de automação de queimadores para queimadores com ou sem ventilador, reset de trava manual e elétrico, com/sem contatos adicionais, termostato de segurança, vários intervalos de verificação de segurança.
